시계
기계적인 태엽 시계. (원문: Mechanical wind up clock.)
왼쪽 아래 구석에 있는 손잡이로 시계를 감을 수 있다. 시계방향으로 돌려 시계를 감을 수 있고, 손잡이를 당기고 돌려서 분침과 시침을 설정할 수 있다.
오른쪽 위 구석에 있는 조작기로 1시간 경과 시간 계측기의 시작, 멈춤, 초기화를 할 수 있다.

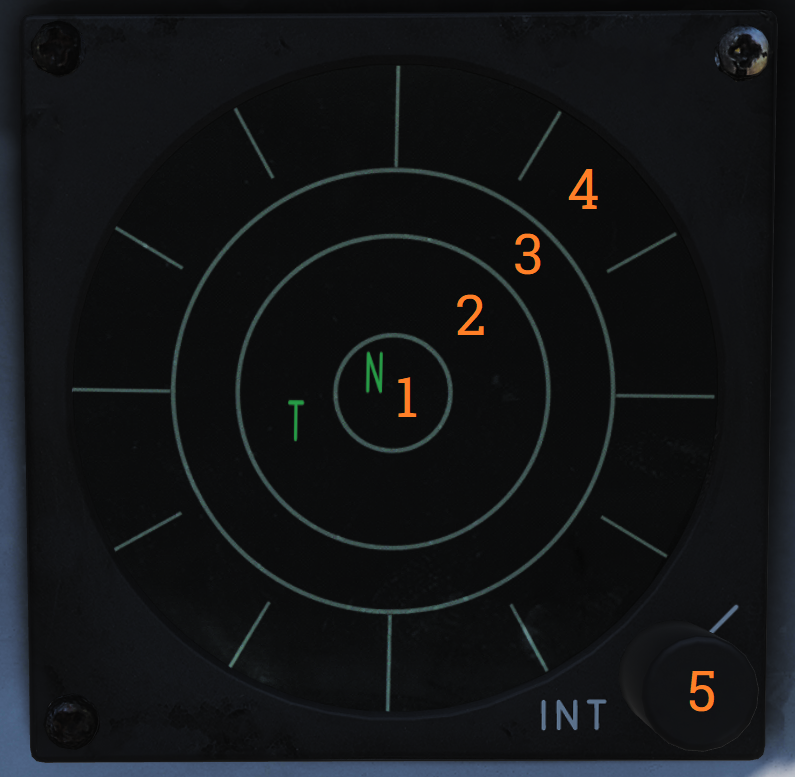

ALR-67 지시계
ALR-67 RWR (레이더 경고 장치) 설정에 의해 감지되는 전파 방사체를 보여주는 지시계.
| 조작/지시계 | 기능 |
| 체계 상태 원, 1 영역 | 1의 왼쪽 위 사분면. 표시하도록 선택된 위협의 종류를 나타내는 기호를 보여준다. N - 일반 우선 I - AI, 항공기의 요격을 우선. A - AAA, 대공포 우선 U - 알 수 없는 방사체 우선. F - 다른 위협뿐 아니라 아군 방사체도 표시한다. |
| 체계 상태 원, 2 영역 | 1의 오른쪽 위 사분면. 제한 모드가 선택됐을 때 보여진다. (공백) - 제한 모드가 설정되지 않았다. L - 제한 모드가 설정되었다. 가장 높은 우선 순위의 위협 6개만 표시한다. |
| 체계 상태 원, 3 영역 | 1의 아래 절반. Offset 화면이 선택되었다면 고장 암호를 보여준다. (공백) - 발견된 결함이 없고, Offset이 선택되지 않았다. B - BIT 결함 T - 과열 O - Offset 화면이 선택되었다. 겹쳐진 기호의 정보값 판독을 위해 위협이 분리될 것이다. |
| 2. 치명적 아님 띠 | 무기장이 없거나 사거리 밖이라고 여겨지기 때문에 현 항공기에 직접적인 위협이 되지 않는 방사체를 표시한다. |
| 3. 치명적 띠 | 현 항공기와 교전할 능력이 있고 사거리 안에 있다고 여겨지는 위협을 표시하지만, 현재 그런 위협이 없다. |
| 4. 강한 치명적 띠 | 현 항공기에 직접적인 위협을 표시한다. 현 항공기와 교전할 수 있는 능력이 있고, 현 항공기에 그러한 의도가 보여지는 체계. |
| 5. INT 손잡이 | 빛의 강도/밝기 손잡이. 화면의 밝기를 조절한다. |
연료 총 잔량 기록 장치
총 연료량 값, 항공기의 모든 연료통 안에 있는 총 연료량을 보여준다.
Threat Advisory and Master Caution Lights
위협 경고와 주요 경고등
주요 경고등, 다양한 ECM과 IFF 관련된 경고등, 주의 표시등들.
| 표시계 | 기능 |
| MASTER CAUTION 등과 단추 | RIO 주의/경고판에 상태 변화를 나타내기 위해 반짝인다. 눌러서 초기화하고 다음 사건까지 불을 끈다. |
| IFF | 응답을 생성하는 자체 체계 없이 모드 4 조사를 받았음을 나타내는 경고등 (원문: Advisory light indicating received mode 4 interrogation without own system generating reply.) |
| RCV | ALQ-126 이 위협 식별 신호를 받고 있음을 알려주는 경고등. |
| XMIT | ALQ-126 이 송신하고 있음을 나타내는 경고등. |
| SAM | 경고등, SAM 추적 레이더에서 락온을 탐지했을 때 지속적으로 빛난다. 미사일 발사를 탐지하면 반짝인다. |
| AAA | 경고등, AAA 추적 레이더에서 락온을 탐지했을 때 지속적으로 빛난다. AAA 교전이 탐지되었을 때 반짝인다. |
| CW | 계속되는 전파 방사체의 탐지를 나타내는 경고등 |
| AI | 경고등, 상공의 요격기 레이더로부터 락온을 탐지했을 때 지속적으로 빛난다. |
Bearing Distance Heading Indicator
방향 거리 진로 지시계 (BDHI)
방위각과 방향 정보를 나타내는 지시계
| 지시계 | 기능 |
| 1. No. 2 방향 지침 | 조정된 TACAN 위치를 향한 자침로(磁針路)를 나타낸다. |
| 2. 나침반 장미(화살표) | 현재 항공기의 자석 방위를 보여준다. |
| 3. No. 1 방향 지침 | 조정된 UHF/ADF 위치로 가는 방향을 나타낸다. |
| 4. 거리 계측기 | 조정된 TACAN 위치까지 직선 거리를 해리(Nautical-Miles)로 나타낸다. (사진에는 보이지 않는다.) |
캐노피 분리 손잡이
수동으로 캐노피를 분리하기 위해 사용하는 손잡이.
