9장 - 레이더 & 센서
9-3. TCS/ALQ-100 (Television Camera Set, 텔레비전 카메라 세트)
[304쪽]
[305쪽]
TCS는 레이더 레이돔 뒤와 아래에 위치해 있고, 전방 바퀴 바로 앞에 있다. 여기에는 항공기에 고정된 고해상도 (당시 기준) 폐쇄 회로 텔레비전 카메라가 있으며 정찰 및 항공기의 시각적 식별을 위해 주로 사용되었다.
센서는 0.44º 혹은 10X 배율인 "얇게" (Narrow, NFOV), 그리고 1.42º 혹은 4X 배율의 "넓게" (Wide, WFOV)로 두 개의 시야를 갖고 있다. 짐벌 한계는 +11º인 위 방향을 제외하고 전 방위 ±15º 이며, TCS는 독립적인 대비 락 (Contrast Lock) 능력을 가지거나 AN/AWG-9 레이더에 종속화된다.
그러므로, TCS를 사용하는 쉬운 방법은 IR/TV 전원 스위치를 ON으로 설정하고 (STBY에서 2분의 예열 시간이 있다.), 레이더를 사용하여 표적을 락온한 후에 TID 모드 선택 장치를 TV로 설정하는 것이다.
TID (전술 정보 화면) 모드 선택 장치
● GND STAB: Ground Stabilized 지상 고정. 자신의 항공기가 화면에서 움직이는 동안 화면이 지상에 고정되어 있다. 화면의 위쪽이 진북이다.
● A/C STAB: Aircraft Stabilized 항공기 고정. 화면에 놓여있는 자신의 항공기를 따라서 화면이 움직인다. 화면의 위쪽이 자신의 항공기의 기수 방향이다.
● ATTAK: A/C STAB와 동일한 방법인 공격 기능 (Attack Functions)이지만 항공기 조향 기호를 덧붙인다.
● TV: TID 화면을 TCS로 선택한다. TID 및 HSD에서 일반적인 전술 표시를 사용할 수 없다.
[306쪽]

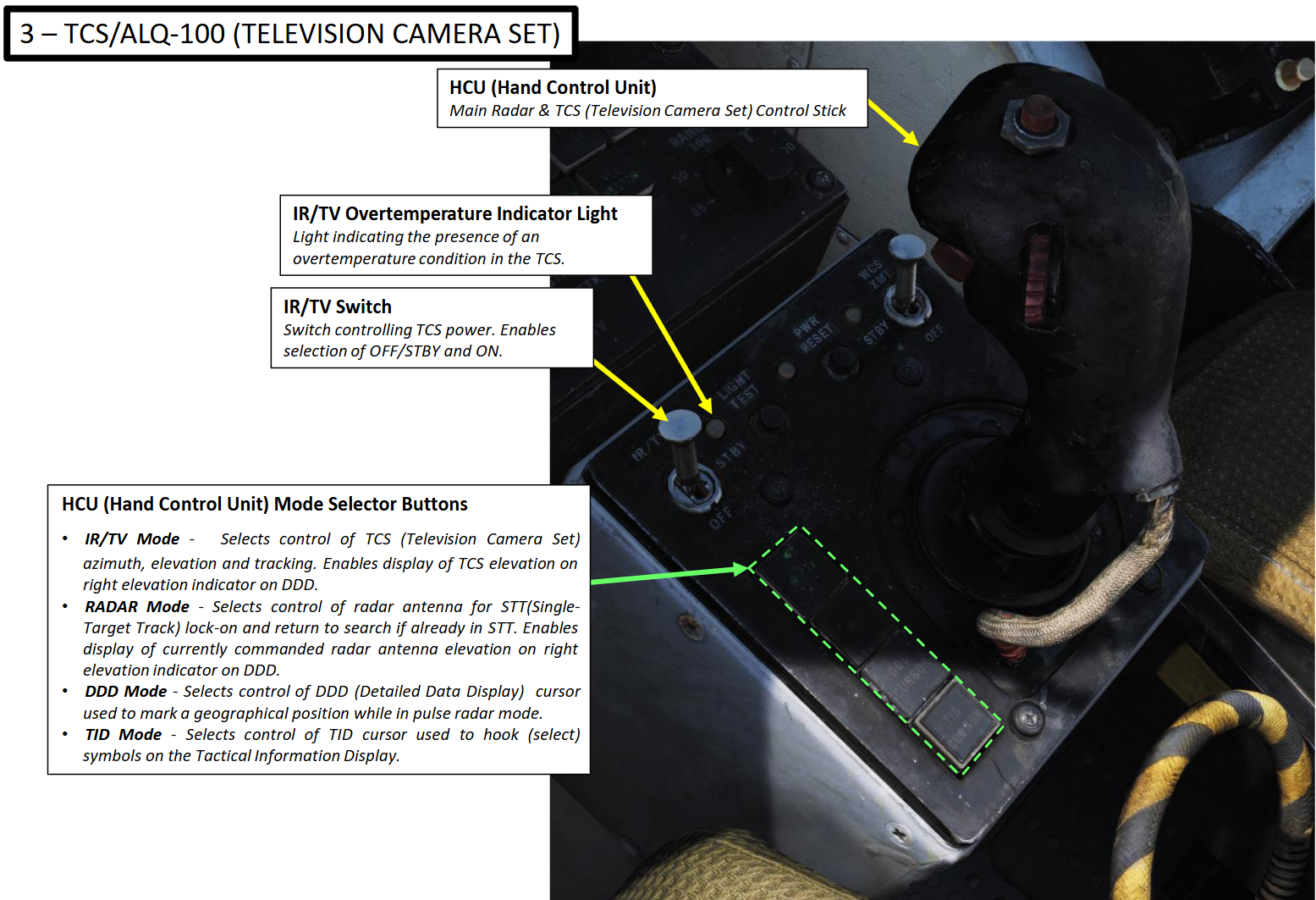

| HCU (수동 조작 장치) 레이더 & TCS (텔레비전 카메라 세트) 주요 조종간 |
| IR/TV 과열 표시등 TCS가 과열 상태임을 나타내는 조명 |
| IR/TV 스위치 TCS 전원을 제어하는 스위치. OFF, STBY, ON을 선택할 수 있다. |
| HCU (수동 조작 장치) 모드 선택 장치 단추 ● IR/TV 모드 - TCS 방위각 (Azimuth), 상하각 및 추적 제어를 선택한다. DDD 오른쪽에 상하각 표시계가 TCS 상하각을 표시한다. ● RADAR 모드 - STT (단일 표적 추적) 락온을 위한 레이더 안테나 제어를 선택한다. 이미 STT라면 탐색으로 돌아간다. DDD 오른쪽 상하각 표시계에 현재 입력된 레이더 안테나 상하각을 표시한다. ● DDD 모드 - 펄스 도플러 레이더 모드에서 지정학적 위치를 지시하기 위해 사용하는 DDD (세부 정보 화면) 커서 제어를 선택한다. ● TID 모드 - 전술 정보 화면에서 기호를 갈고리질 (선택)하기 위해 사용하는 TID 커서 제어를 선택한다. |
[307쪽]
FLIR 센서는 세 가지의 다른 확대 시점을 가진다. (Fields of View, FoV): 넓게 (Wide), 좁게 (Narrow) 그리고 확장 (Expanded). 한계와 최대 이동 속도는 히트블러 F-14 위키에 목록이 나열되어있다.
TCS 획득 스위치
● AUTO 탐색
● 수동
● 자동
TCS 녹화 모드 선택 장치 (미구현)
TCS 종속 스위치
● 레이더
● 작동 안 함.
● TCS
TCS FOV (시야각) 스위치
● 넓게
● 좁게
TCS (텔레비전 카메라 세트) 트림 돌림 손잡이
RACH (TCS LOS와 비례하는 AWG-9 레이더의 시점)
TCS 추적창
AWG-9 레이더 안테나
GACH (현재 항공기와 비례하는 TCS 시점)
[308쪽]
LANTIRN 타게팅 포드가 장착되었을 때, RIO는 LANTIRN 영상 스위치로 LANTIRN 타게팅 포드 영상과 TCS 영상 사이를 전환할 수 있다.
조종사는 VDI (수직 화면 표시기) 모드를 TV로 설정하여 TCS 영상을 볼 수 있다.
A/A (공대공) HUD 모드가 선택되었을 때, 제스터 AI는 기본으로 TCS 영상을 선택할 것이다.
LANTIRN VIDEO 스위치
TID와 VDI에 띄울 영상을 제어하며, FLIR를 선택하면 LANTIRN FLIR 영상을 띄우고 TCS를 선택하면 TCS 영상을 띄운다.

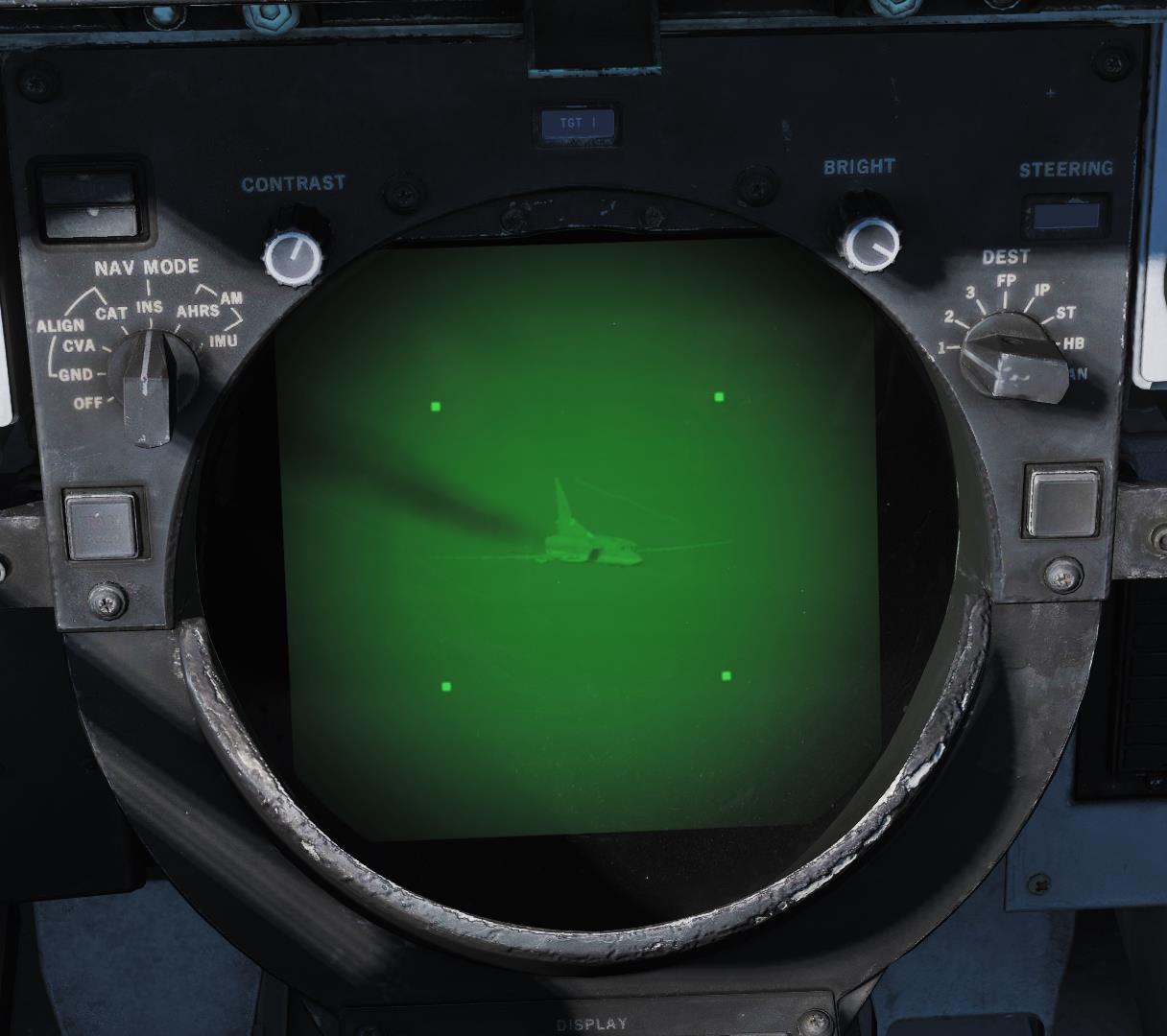

VDI에 나오는 TCS
VDI (수직 정보 표시계) 모드:
● TV: VDI에 TCS 혹은 LANTIRN 의 영상을 표시한다.
● NORMAL: 기본적인 VDI 화면을 표시한다.
A/A HUD 모드
[309쪽]
A/G (공대지) HUD 모드가 선택되었을 경우에 제스터 AI는 LANTIRN을 기본으로 선택할 것이다.
하지만, A/G HUD 모드를 사용하는 동안에도 제스터가 TCS 영상을 표시하도록 할 수 있다.
1. 제스터 메인 메뉴에서 "Air-to-Ground Weapons"를 선택한다.
2. "Use TCS Utility"를 선택.
3. 제스터가 LANTIRN 영상 스위치를 TCS 영상으로 전환할 것이다.
