날개 접음 지시계
날개 접음 체계의 상태를 자세하게 알려주는 지시계.
가장 왼쪽 지시계 지침은 또한 현재 대기 속도와 고도에서 최대 펼침 각도인 날개 접음 프로그램의 위치를 보여준다.
가운데 막대는 명령된 날개 접음 위치를 보여준다.
가장 오른쪽 막대는 실제 날개 접음 위치를 보여준다.
다섯 개의 지시계 창은 현재 운용되는 모드를 보여준다.
Right Engine Fuel Shutoff Handle
오른쪽 엔진 연료 차단 손잡이
비상 상황에서 잡아당겨 오른쪽 엔진에 연료 공급을 차단한다. 밀어넣어서 엔진에 연료 공급을 다시 활성화할 수 있다. 사용되지 않는 편이 엔진을 보호하기 위해서 좋다.
오른쪽 엔진 소화 단추는 손잡이 뒤에 위치해있고, 손잡이를 잡아당겼을 때 접근할 수 있다.

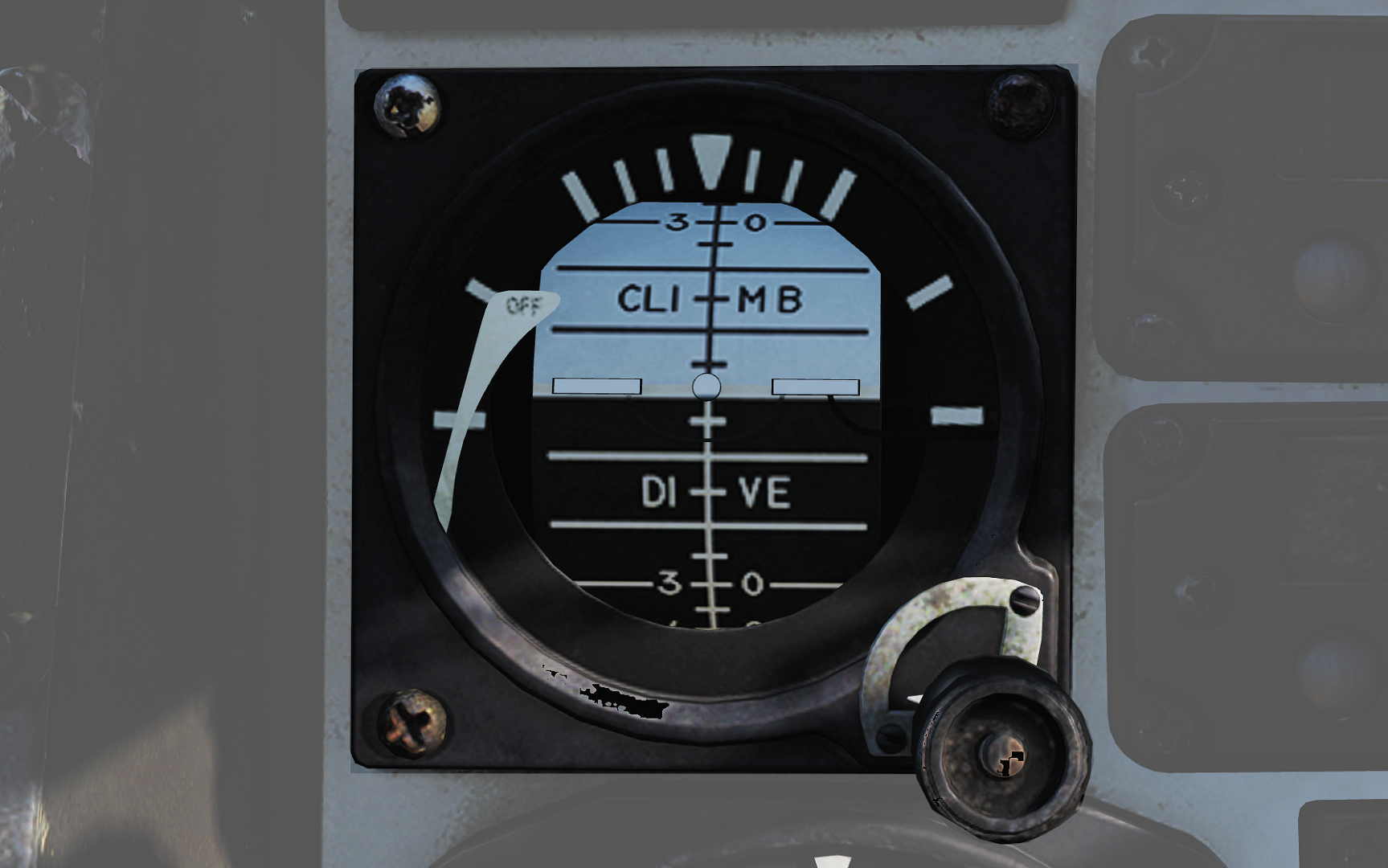

예비 자세계
독립형의 예비 자세계.
전원이 꺼져있거나 비활성화(Uncaged) 상태일 때 왼쪽에 OFF 깃발을 보인다.
지시계의 오른쪽 아래에 있는 손잡이는 지시계를 비활성화(Cages)/활성화(Uncaged)하고 올바른 상하 기울기 수평 조절을 할 수 있다. 잡아당긴 위치에서 지시계는 비활성화된다. 밀어넣었을 때 지시계를 활성화하고 손잡이를 돌리는 것으로 상하 기울기 수평 조절을 할 수 있다.
UHF/VHF 원격 지시계
UHF 1 (AN/ARC-159)와 V/UHF 2 (AN/ARC-182)의 설정된 채널과 주파수를 보여주는 원격 지시계.
| 조작/지시계 | 기능 |
| 1. UHF 1 원격 채널/주파수 지시계 (조종사) | UHF 1 라디오로 설정한 주파수 혹은 채널의 정보값을 보여준다. TEST - 지시계 검사를 시작한다. 정보값이 888.888로 나오는 것은 결함이 없다. DIM - 화면 밝기를 조절한다. |
| 2. V/UHF 2 원격 채널/주파수 지시계 (조종사) | V/UHF 2 라디오로 설정한 주파수 혹은 채널의 정보값을 보여준다. TEST - 지시계 검사를 시작한다. 정보값이 888.888로 나오는 것은 결함이 없다. BRT - 화면의 밝기를 조절한다. |
Bearing Distance Heading Indicator (BDHI)
방향 거리 진로 지시계 (BDHI)
방위각과 방향 정보를 보여주는 화면.

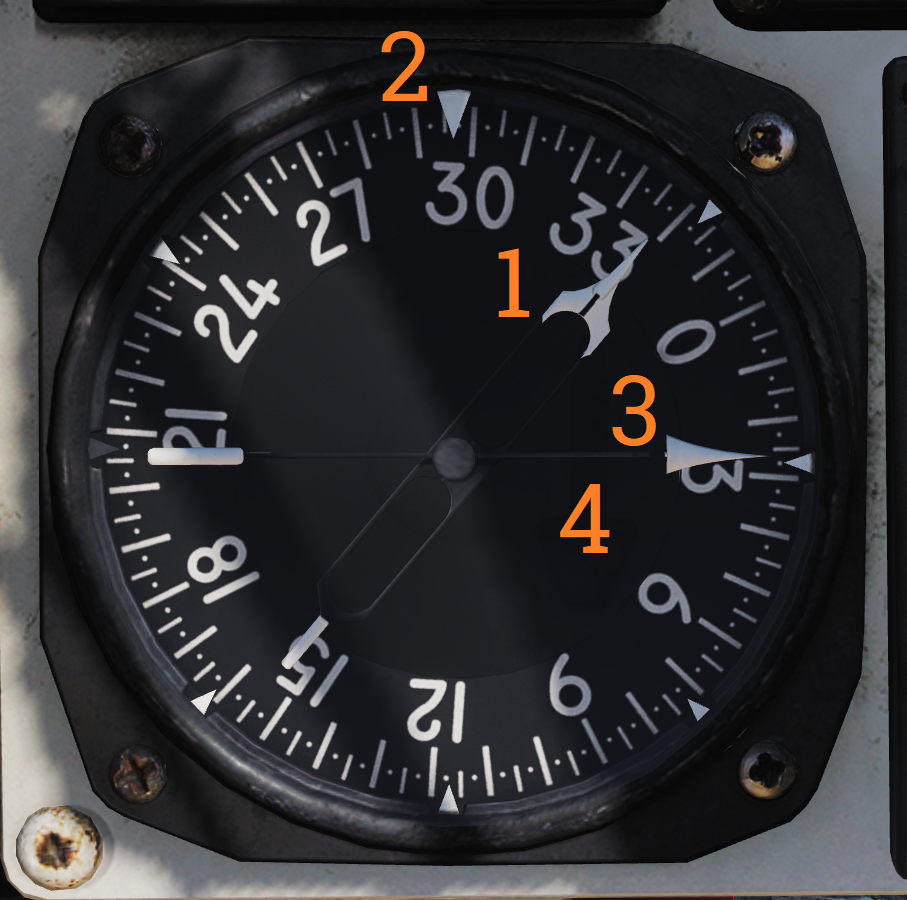

| 지시계 | 기능 |
| 1. No. 2 방향 지침 | 조정된 TACAN 위치를 향한 자침로(磁針路)를 나타낸다. |
| 2. 나침반 장미(화살표) | 현재 항공기의 자석 방위를 보여준다. |
| 3. No. 1 방향 지침 | 조정된 UHF/ADF 위치로 가는 방향을 나타낸다. |
| 4. 거리 계측기 | 조정된 TACAN 위치까지 직선 거리를 해리(Nautical-Miles)로 나타낸다. (사진에는 보이지 않는다.) |
ALR-67 지시계
ALR-67 RWR (레이더 경고 장치) 설정에 의해 감지되는 전파 방사체를 보여주는 지시계.
| 조작/지시계 | 기능 |
| 체계 상태 원, 1 영역 | 1의 왼쪽 위 사분면. 표시하도록 선택된 위협의 종류를 나타내는 기호를 보여준다. N - 일반 우선 I - AI, 항공기의 요격을 우선. A - AAA, 대공포 우선 U - 알 수 없는 방사체 우선. F - 다른 위협뿐 아니라 아군 방사체도 표시한다. |
| 체계 상태 원, 2 영역 | 1의 오른쪽 위 사분면. 제한 모드가 선택됐을 때 보여진다. (공백) - 제한 모드가 설정되지 않았다. L - 제한 모드가 설정되었다. 가장 높은 우선 순위의 위협 6개만 표시한다. |
| 체계 상태 원, 3 영역 | 1의 아래 절반. Offset 화면이 선택되었다면 고장 암호를 보여준다. (공백) - 발견된 결함이 없고, Offset이 선택되지 않았다. B - BIT 결함 T - 과열 O - Offset 화면이 선택되었다. 겹쳐진 기호의 정보값 판독을 위해 위협이 분리될 것이다. |
| 2. 치명적 아님 띠 | 무기장이 없거나 사거리 밖이라고 여겨지기 때문에 현 항공기에 직접적인 위협이 되지 않는 방사체를 표시한다. |
| 3. 치명적 띠 | 현 항공기와 교전할 능력이 있고 사거리 안에 있다고 여겨지는 위협을 표시하지만, 현재 그런 위협이 없다. |
| 4. 강한 치명적 띠 | 현 항공기에 직접적인 위협을 표시한다. 현 항공기와 교전할 수 있는 능력이 있고, 현 항공기에 그러한 의도가 보여지는 체계. |
| 5. INT 손잡이 | 빛의 강도/밝기 손잡이. 화면의 밝기를 조절한다. |
캐노피 분리 손잡이
캐노피를 수동으로 분리하기 위해 사용한다.
