● 조종석 개요
○ F-14 RIO 조종석
■ 왼쪽 제어반

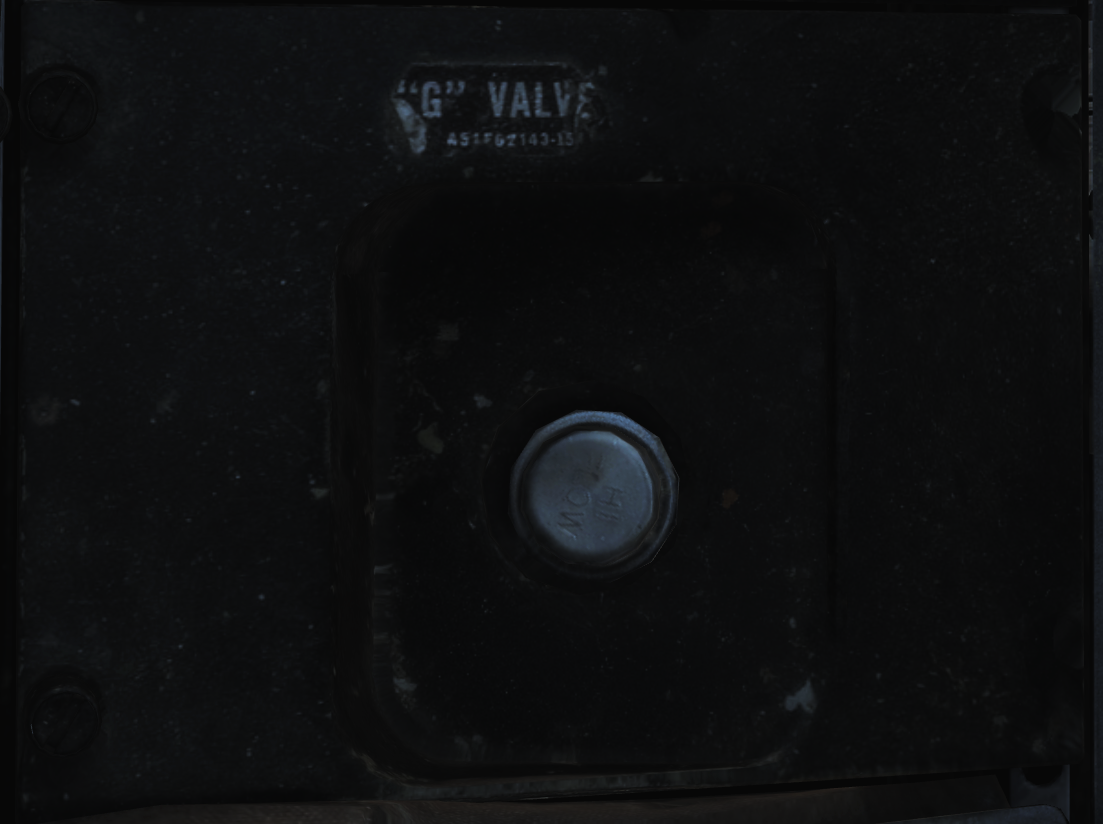

G-밸브 단추
내중력복(G-Suit) 팽창을 작동 시험하기 위해 누른다.
Oxygen-Vent Airflow Control Panel
산소 순환 조절 장치 제어반
RIO의 마스크로 향하는 산소와 여압복 혹은 좌석으로 향하는 공기 흐름을 조절한다.
조작 | 기능 |
VENT AIRFLOW 다이얼 | 압력복을 착용하지 않은 경우 여압복 혹은 좌석으로 향하는 공기 흐름을 제어하는 데 사용한다. |
OXYGEN 스위치 | ON/OFF 스위치. 마스크로 가는 산소의 흐름을 조절한다. |
자료 적재칸
자료 적재판은 저장장치와 임무 정보 재료들 등등의 장비들을 위한 작은 짐칸이다.

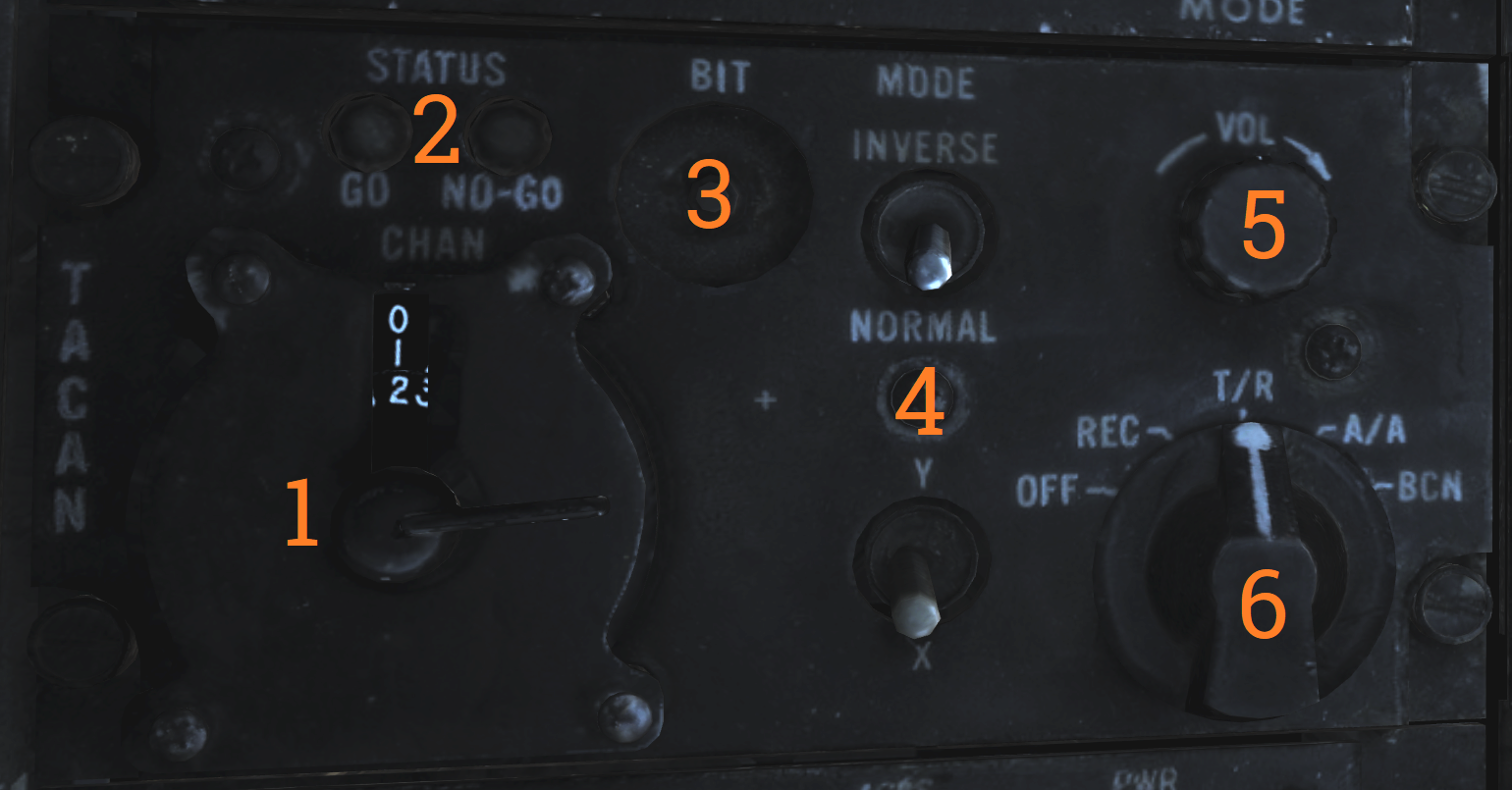

TACAN 조작반
TACAN의 명령 아래에 있을 때 RIO가 TACAN을 조작할 수 있게 해주는 조작반
조작/지시계 | 기능 |
1. 이중 회전 스위치 | TACAN 채널 선택에서 바깥쪽 다이얼은 앞의 두 개의 숫자를 선택하고, 안쪽 다이얼은 마지막 숫자를 설정한다. |
2. GO & NO-GO 등화. | TACAN BIT의 결과를 보여주는 등화. |
3. BIT 단추 | TACAN BIT를 작동시키는 단추 |
4. MODE 스위치 | TACAN 운용, X나 Y 채널을 설정하는 스위치. INVERSE 모드는 구현되어 있지 않다. |
5. VOL 손잡이 | RIO에게 들리는 TACAN 소리의 크기를 조절하는 손잡이. |
6. Mode 손잡이 | TACAN 모드를 선택한다. OFF - TACAN을 끈다. REC - 수신만. T/R - 송신과 수신. 범위 판독을 활성화한다. (Enables range readout) A/A - 공대공 TACAN 모드. BCN - 무선 송신소 TACAN 모드. (구현되어 있지 않음.) |
Communication/TACAN Command Panel
의사소통/TACAN 명령 제어반
ICS 라디오 설정과 TACAN을 관리하는 승무원을 조작하는 제어반.
조작/지시계 | 기능 |
1. XMTR SEL 스위치 | RIO PTT 단추로 사용할 VHF/UHF 라디오를 선택한다. UHF 1 - ARC-159 UHF 라디오를 선택한다. BOTH - 두 라디오를 선택한다. V/UHF 2 - ARC-182 VHF/UHF 라디오를 선택한다. |
2. V/UHF 2 ANT 스위치 | V/UHF 2 사용하는 전파수신기를 선택한다. UPR - 위쪽 전파수신기를 선택한다. LWR - 아래쪽 전파 수신기를 선택한다. |
3. TACAN CMD 스위치 | TACAN을 관리하는 승무원을 설정한다. 또한 현재 설정을 나타낸다. |
4. UHF 1 VOL 손잡이 | RIO 헤드셋에 들리는 UHF 1 소리의 음량을 조절하는 음량 조절 손잡이. |
5. KY MODE 스위치 | KY-58이 설치된 경우에만 작동한다. |
쪽지
DCS에서 KY-28로 구현되므로 DCS의 F-14는 KY MODE 스위치가 기능하지 않는다.

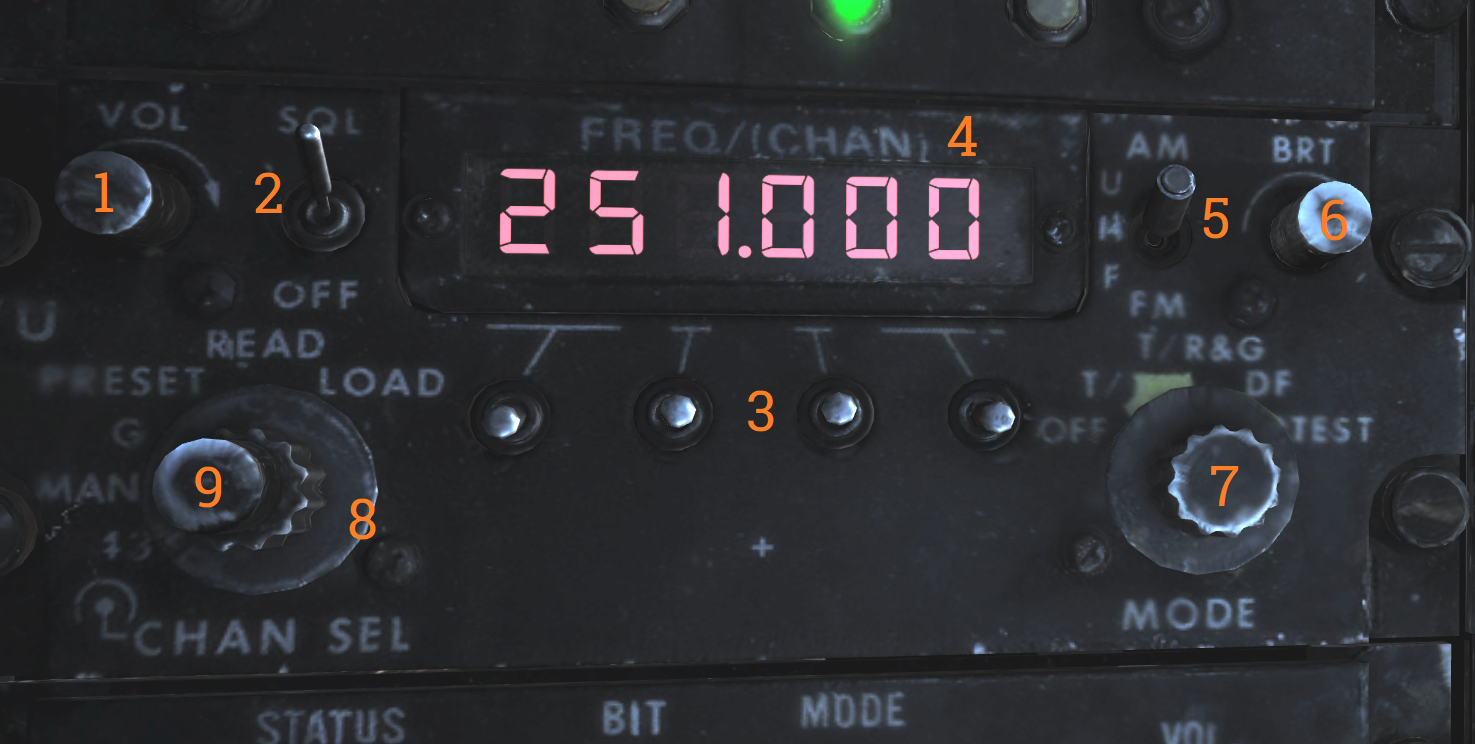

V/UHF 2 (AN/ARC-182) 라디오
V/UHF 라디오 2. 라디오와 조작 장치들.
조작/지시계 | 기능 |
1. VOL 손잡이 | RIO 헤드셋에 들리는 V/UHF 2 음량의 크기를 조절한다. |
2. SQL 스위치 | 잡음을 활성화하는 ON/OFF 스위치. |
3. 주파수 선택 스위치들 | 주파수를 설정하는 스위치들. |
4. FREQ/(CHAN) 화면 | 선택된 주파수 혹은 채널의 값을 보여주는 화면 |
5. UHF 스위치 | 변조(주파수 변조 FM / 전폭 변조 AM) 선택하는 선택 스위치. 225.000 에서 399.000 MHz 대역에서 작동한다. |
6. BRT 손잡이 | 화면의 밝기를 조절하는 손잡이. |
7. MODE 손잡이 | V/UHF 2 라디오 모드를 조절하는 MODE 선택 손잡이 |
8. 주파수 모드 손잡이 | 손잡이 바깥에 있는 다이알, 주파수 모드를 선택한다. |
9. CHAN SEL 손잡이 | 손잡이 안 쪽에 있는 다이알, 사용할 사전 설정 채널을 선택한다. |
쪽지
빠른 대(對)전파방해(Quick Anti-Jam)는 DCS 구현되어 있지 않다.
KY-28 조작반
조작 | 기능 |
1. ZEROIZE 스위치 | KY-28을 0으로 초기화하는 스위치/덮개 |
2. 전력-모드 스위치 | KY-28의 운용 모드를 선택하는 스위치. |
3. 라디오 선택 스위치 | KY-28로 사용할 라디오를 선택하는 스위치. |
레이더 신호소 조작반
AN/APN-154 레이더 신호소를 조작하는 제어반.
조작/지시계 | 기능 |
1. MODE 선택 장치 | 신호소의 운용 모드를 조작하는 선택 스위치. SINGLE - 단일 펄스 코드에 대한 신호소 응답을 활성화한다. DOUBLE - 이중 펄스 코드에 대한 신호소 응답을 활성화한다. ACLS - ACLS를 위한 증폭 운용을 활성화한다. ACLS용 CATCC 레이더 록온이 필요하다. |
2. ACLS TEST 단추 | 운용 혹은 작동 시험을 나타내기 위해 사용되는 초록색 빛이 나는 단추. ACLS 중 MODE와 눌려져있을 때 성공적인 작동 시험을 나타내는 빛이 난다. 그 빛은 또한 AN/SPN-42 레이더가, 지나가는 것을 감지했을 때 반짝이고, 레이더가 ACLS 유도를 위해 록온 되었을 때는 빛이 난다. |
3. PWR 스위치 | 신호소 전력을 조절하는 스위치. PWR - 신호소와 모든 응답이 MODE 선택 장치에 의존하도록 활성화한다. STBY - 체계의 예열을 위해 사용한다. 또한 MODE 선택 장치가 ACLS로 선택되어 있다면 ACLS 응답을 활성화한다. OFF - 신호소를 끈다. |
액체 냉각 조작반
AWG-9과 AIM-54를 위한 액체 냉각 체계를 조작하는 LIQ COOLING 스위치. AWG-9 전기 회로는 AIM-54와 독립적으로 활성화할 수 있다. 이 스위치는 AWG-9 운용과 AIM-54 미사일 준비 전에 각각 시스템을 위해 활성화해야 한다.
ICS 조작반
ICS 조작반
조작/지시계 | 기능 |
1. VOL 손잡이 | 조종사가 RIO에게 보내는 내부통신장치의 음량 크기를 조작하는 손잡이. |
2. 증폭 선택 손잡이 | RIO의 헤드셋 음량을 사용하기 위한 증폭기를 선택하는 손잡이. B/U - 예비 증폭기. NORM - 기본 증폭기. EMER - 긴급 증폭기. 조종사의 증폭기와 그의 음량 크기 설정을 사용한다. RIO만 듣기를 사용할 수 없다. |
3. ICS 스위치 | ICS 기능을 선택한다. RADIO OVERRIED - ICS 소리가 라디오 소리보다 우선하도록 한다. HOT MIC - PTT를 누르지 않고 조종사에게 말할 수 있다. 또한 지상요원이 외부 내선전화를 통해 승무원에게 말할 수 있다. COLD MIC - PTT가 눌릴 때만 조종사에게 말할 수 있다. |
비상 사출 명령 조작 손잡이
조종사의 비상 사출은 항상 승무원 둘을 비상 사출할 것이다. EJECT CMD 조작 손잡이는 RIO가 비상 사출을 할 때 무엇이 발생하는지 조작한다.
PILOT 모드 (조작 손잡이가 앞쪽): RIO만 비상 사출된다.
MCO 모드: 조종사나 RIO가 비상 사출을 개시하면 두 승무원 모두 비상 사출한다.
감지기 조작반
AWG-9 탐지 설정, TCS와 항공 비디오 촬영 녹화기를 조작하는 제어반.
조작/지시계 | 기능 |
1. STAB 스위치 | 레이더의 지상 안정화를 조작하는 선택 스위치. |
2. AZ CTR 손잡이 | 방위 탐지 영역의 중심을 선택하는 방위 조절 손잡이. |
3. EL CTR 손잡이 | 고도 탐지 영역의 중심을 선택하는 고도 조절 손잡이. |
4. VSL 스위치 | 가운데로 용수철 압력이 작용하며 VSL을 활성화 시키는 선택 스위치. VSL HI 혹은 LO를 선택할 수 있다. |
5. AZ SCAN 손잡이 | 방위 탐지 범위를 선택하는 방위 탐지 손잡이 |
6. EL BARS 손잡이 | 고도 탐지를 위한 영역의 범위를 선택하기 위한 고도 범위 손잡이 (원문: Elevation bar knob selecting amount of bars to scan in elevation.) |
7. TCS TRIM 손잡이 | TCS 영상의 방위와 고도를 동기화하기 위해 사용하는 수평 조절 손잡이. (원문: Trim knobs used to calibrate TCS Video in azimuth and elevation. |
8. SLAVE 스위치 | 다른 장치에 종속된 탐지기를 선택하는 스위치. |
9. ACQ 스위치 | TCS에서 획득 모드를 선택하는 스위치. AUTO, MAN (수동) 혹은 AUTO SRCH가 있다. |
10. FOV 스위치 | TCS에서 화면의 영역을 선택하는 스위치. WIDE (넓게) 혹은 NAR (좁게) |
11. MODE 손잡이 | AVTR 녹화를 조작하는 손잡이. |
12. MIN REMAIN 화면 | AVTR의 분 단위 잔여시간을 보여주는 측정기. |
13. RECORD 스위치 | AVTR을 조작하는 선택 스위치. OFF/STBY/ON이 있다. |
14. 표시등 | AVTR 운용을 표시하는 등화. STBY, EOT (녹화 분량 끝) 그리고 REC를 보여준다. |
컴퓨터 주소판
CAP는 WCS에 정보를 넣기 위해 사용된다. MESSAGE 표시 원통과 신형 항공기 MFD에 있는 단추들과 비슷하게 작동하는 단추들이 있다.
조작/지시계 | 기능 |
1. CLEAR 단추 | 입력한 정보를 넣는 것 없이 현재 TID 완충 기억 장치(buffer)를 삭제하는 단추. (기입하기 위한 정보를 지우는 버튼으로 생각하는 것이 좋다.) |
2. ENTER 단추 | TID 완충 기억 장치의 현재 정보를 WCS에 입력하는 단추. |
3. 약어 & 숫자 단추들 | 약어 선택 기능이 추가된 숫자 단추들. |
4. MESSAGE 단추 스위치들 | MESSAGE 원통에서 기능을 선택하기 위해 사용하는 단추들. |
5. MESSAGE 표시 원통 | 현재 이용 가능한 MESSAGE 기능을 보여주기 위해 사용하는 지시계. |
6. PRGM RESTART 단추 | WCS에서 돌아가는 프로그램을 재시작하기 위해 사용하는 단추. |
7. CATEGORY 손잡이 | MESSAGE 표시 원통에서 현재 사용 중인 범주를 선택하는 선택 손잡이. |
8. TUNE DSBL | 미구현. |
쪽지
모든 단추들은 기능에 따른 작동을 나타내기 위한 표시등을 갖고 있다.
