● 조종석 개요
○ F-14 RIO 조종석
■ 왼쪽 계기반
공압식 자동 제어 고도계
공압식 자동 제어 고도계를 조작하고 보여주는 계기
| 조작/계기 | 기능 |
| 1. 고도 정보값 | 각각 10 000, 1 000 그리고 100 피트를 보여주는 세 개의 원통에서 숫자로 고도를 나타낸다. 또한 100 피트대를 나타내는 원형 눈금 지침으로 고도를 나타낸다. |
| 2. Baroset 손잡이 | 수은의 인치 단위로(in.Hg) 지역 압력을 설정한다. 고도 판독에서 오직 지역적으로 사용된다. (CADC를 통한) 다른 숫자 지시계들은 29.92 in.Hg 설정을 사용한다. |
| 3. 지역 기압 | 기압 설정을 나타낸다. Kollsman Window로도 불린다. |
| 4. 모드 스위치 | 세 가지 위치가 있고, RESET으로 복원되도록 용수철 압력이 작용하는 스위치. CADC의 전원과 고도 정보가 있다면, 스위치를 RESET에 3초 동안 유지하는 것으로 일반(자동 제어되는) 모드 운용이 가능하다. |
| STBY 깃발 | 체계가 예비 (Stand-by) 모드일 때 STBY라고 쓰인 붉은 깃발이 나타난다. |
쪽지
10,000피트 아래에서 고속에서 압력 변화 때문에 정보값에 오차가 있다. 음속 근처에서 1,200피트까지 그리고 초음속에서 4,000피트까지 발생한다.
속도/음속 계기
속도와 음속 숫자를 나타내는 화면
| 조작/계기 | 기능 |
| 1. 속도 눈금판 | 세 개의 눈금으로 속도를 나타낸다. 두 개는 속도를 나타내고, 하나는 음속 숫자를 움직인다. |
| 2. 지시 속도 눈금 (외부) | 200 노트까지 표시되는 정보값. |
| 3. 지시 속도 눈금 (내부) | 200 노트에서 800 노트까지 속도가 표시되는 정보값. 관련된 위치까지는 속도 눈금으로 덮여있다. (해당 속도에 도달할 경우 눈금이 보인다.) |
| 4. 음속 숫자 눈금 | 음속 숫자 정보값. 표시된 속도와 연관된 올바른 음속 숫자를 보여주기 위해 움직인다. |
| 5. 지시 속도 지침 | 희망하는 표시 속도를 설정할 수 있다. |
| 6. 음속 숫자 지침 | 희망하는 음속 숫자를 설정할 수 있다. (사진에는 보이지 않는다.) |
| 7. 안전 음속 숫자 지침 | CADC가 계산한 안전한 음속 숫자를 보여준다. (사진에는 보이지 않는다.) |
| 8. 지침 손잡이 | 잡아당기는 위치와 밀어넣는 위치가 있는 손잡이. 잡아당기면 지시 속도를 설정하고, 당기면 음속 숫자를 설정한다. |
예비 자세계
독립형의 예비 자세계.
전원이 꺼져있거나 비활성화(Uncaged) 상태일 때 왼쪽에 OFF 깃발을 보인다.
지시계의 오른쪽 아래에 있는 손잡이는 지시계를 비활성화(Cages)/활성화(Uncaged)하고 올바른 상하 기울기 수평 조절을 할 수 있다. 잡아당긴 위치에서 지시계는 비활성화된다. 밀어넣었을 때 지시계를 활성화하고 손잡이를 돌리는 것으로 상하 기울기 수평 조절을 할 수 있다.

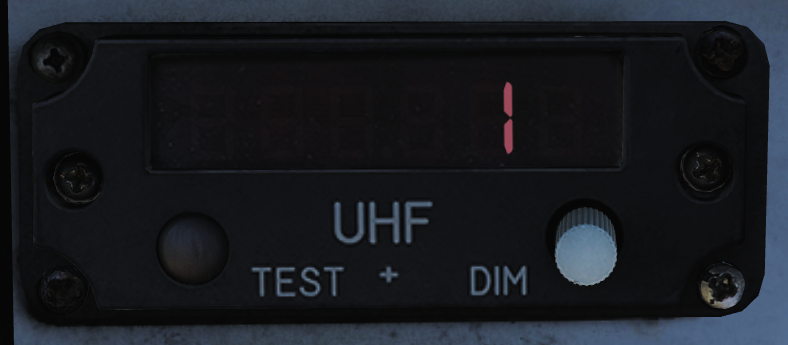

UHF 원격 지시계
UHF 1 (AN/ARC-159)에 설정된 주파수 혹은 채널을 보여주는 원격 지시계
| 조작/지시계 | 기능 |
| UHF 1 원격 채널/주파수 지시계 | UHF 1 라디오로 설정한 주파수 혹은 채널의 값을 나타낸다. TEST - 지시계의 작동 시험을 시작한다. 결함이 없으면 888.888 정보값이 나온다. DIM - 화면 밝기를 조절한다. |
