3-22 일반 설계와 체계의 개요
AN/ALR-67 RWR
목차
● General Design and Systems Overview
○ AN/ALR-67 RWR
■ Description
● 일반 설계와 체계의 개요
○ AN/ALR-67 RWR
■ 해설
AN/ALR-67 레이더 경보 수신기 (RWR)는 F-14 승무원에게 레이더 방사체를 알리고, 경보를 하기 위해 설계되었다. 또한 레이더 추적을 알려줘서 승무원들이 적의 위협과 레이더 유도 무장 교전에서 스스로를 방어할 수 있도록 한다.
AN/ALR-67는 노후화된 AN/ALR-45와 AN/ALR-50을 대체하기 위하여 F-14에 장착되었다. 처음에는 F-14B에 그리고 나중에는 F-14A 함대 일부에도 장착되었다. PMDIG 개선의 도입 전까지 AN/ALR-67은 독립된 화면 계통으로만 이용되었다. 하지만 RWR이 AN/ALQ-126에 연동되어 있어, 위협 방사체 정보를 방해 전파 발신기 (Jammer)에게 보내고, 화면에 전파 방해를 받는 표적을 나타낼 수 있다. 이는 또한 AN/ALE-39 체계에서 수립한 사전 계획된 기만체 프로그램을 촉발시킬 수 있다.
PTID 개선이 포함된 후기형 F-14B 항공기에서 AN/ALR-67도 MDIG 화면 계통에 장착되었고, ECMD에 더 자세한 위협 표시가 가능하다.
F-14B에서 AN/ALR-67는 네 개의 작은 나선형 고주파 대역 전파 송수신기를 가지고 있고, 네 개의 광대 고주파 대역 사분면 수신기와 저주파 대역 (Low-band) 배열을 가지고 있다. 이 전파송수신기와 연결된 것은 수신된 신호를 분석하고 방사체와 위협을 두 승무원의 ICS에서 재생되는 음성 신호와 두 개의 화면을 통해 조종사와 RIO에게 보여주는 협대역 슈퍼헤테로다인 수신 장치이다.
■ Controls
■ 제어 장치

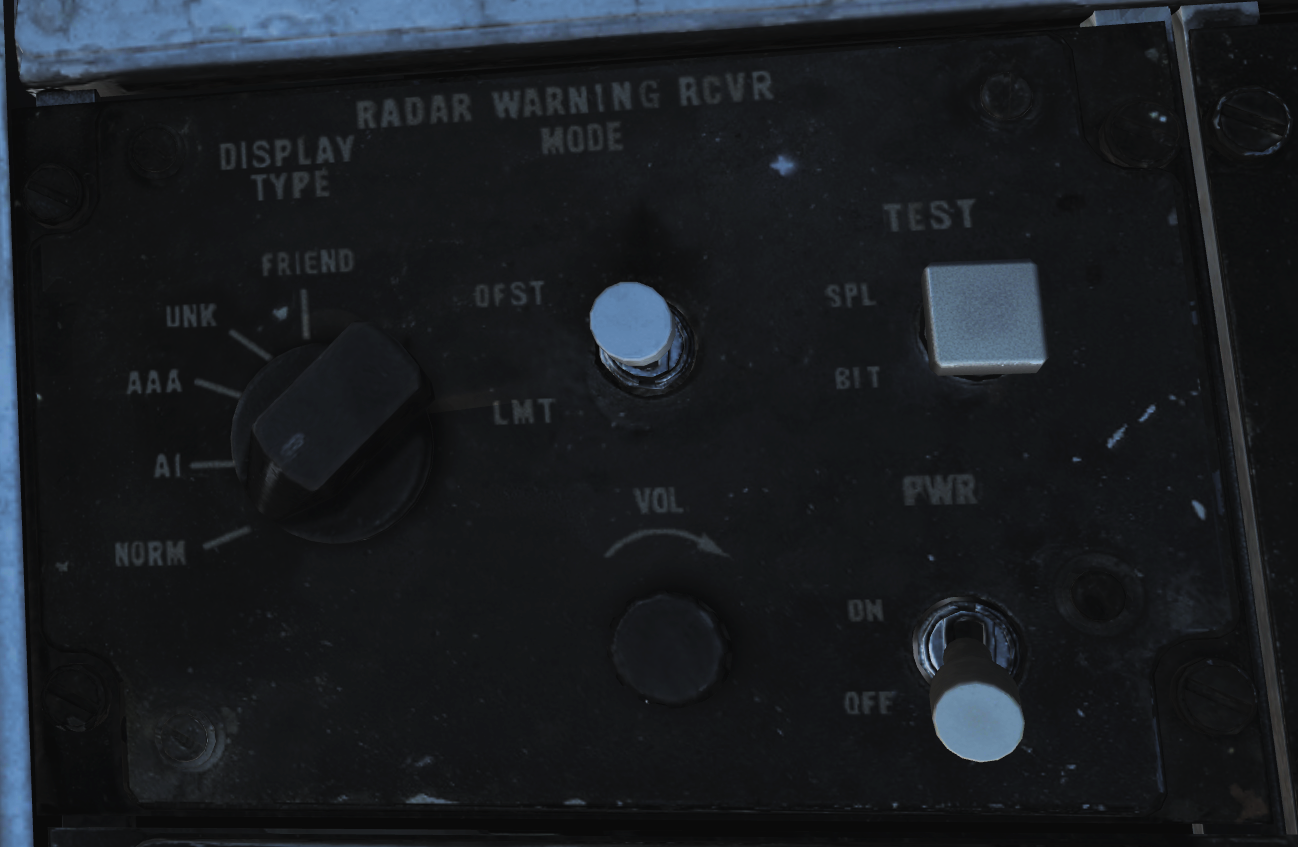

AN/ALR-67 RWR은 RIO 오른쪽 수평 제어반의 제어 장치로 조작할 수 있다.
PWR (Power, 전원) 스위치는 RWR의 전원 공급을 제어하고, 체계 운용을 위해서는 ON으로 설정되어야 한다.
VOL (Volume, 음량) 제어 손잡이는 RWR 소리 표시에 대한 RIO 음성 단계 (audio level)을 설정한다. 조종사는 그의 음량/TACAN 명령판에서 이와 일치하는 제어 장치가 있다.
TEST 스위치는 두 개의 선택할 수 있는 모드가 있고, 붙잡고 있지 않을 때는 중앙으로 용수철 압력이 작용한다. BIT 위치를 잠깐 선택하는 것은 AN/ALR-67 내장 작동 시험을 시작하고, 만약 스위치가 첫 번째 BIT (내장 작동 시험) 장에서 SPL (Special) 위치로 유지된다면, 그 위치를 유지하는 동안에는 특수 BIT 상태 장을 표시할 것이다.
MODE 스위치는 두 개의 선택 가능한 모드를 갖고 있다. 각각 위치에서 유지되는 동안 작동할 것이고, 유지하지 않으면 중앙으로 돌아오도록 용수철 압력이 작용한다. 활성화되지 않을 때에는 일반 운용 모드로 쓸 수 있다. OFST는 유지되고 있을 때 offset 모드를 사용하고, LMT를 유지할 때는 제한 모드(Limit Mode)로 작동한다. offset 모드는 화면의 상태 고리에서 O로 표시되고, 모든 위협을 깔끔하게 보여주는 대신에 방위각 정확도를 희생하여 겹쳐져있는 위협 기호들을 분리한다. 제한 모드(limit mode)는 화면의 상태 고리에서 L로 표시되고, 가장 높은 우선 순위를 가진 여섯 개의 위협 기호만을 보여준다.
DISPLAY TYPE 선택 장치는 RWR 화면에서 사용할 위협 표시 우선 순위를 설정한다.
NORM - 일반 (Normal)은 화면의 상태 고리에서 N으로 표시되고, 저장된 위협 정보에 따라 위협 기호를 표시한다.
AI - 공중 요격기 (Airborne Interceptor)는 화면 상태 고리에 I로 표시되고, 다른 모든 위협보다 모든 공중 요격 위협을 우선순위화한다.
AAA - 대공포 (Anti-Aircarft Artillery)는 화면 상태 고리에 A로 표시되고, 다른 모든 위협보다 모든 대공포를 우선순위화한다.
UNK - 미확인 (Unknown)은 화면 상태 고리에 U로 표시되고, 다른 모든 위협보다 모든 미확인 위협을 우선순위화한다.
FRIEND - 아군 (Friendly)은 화면 상태 고리에서 F로 표시되고, 기본과 동일하게 우선순위화하지만 알려진 아군 방사체도 표시한다.
■ Displays
■ 화면

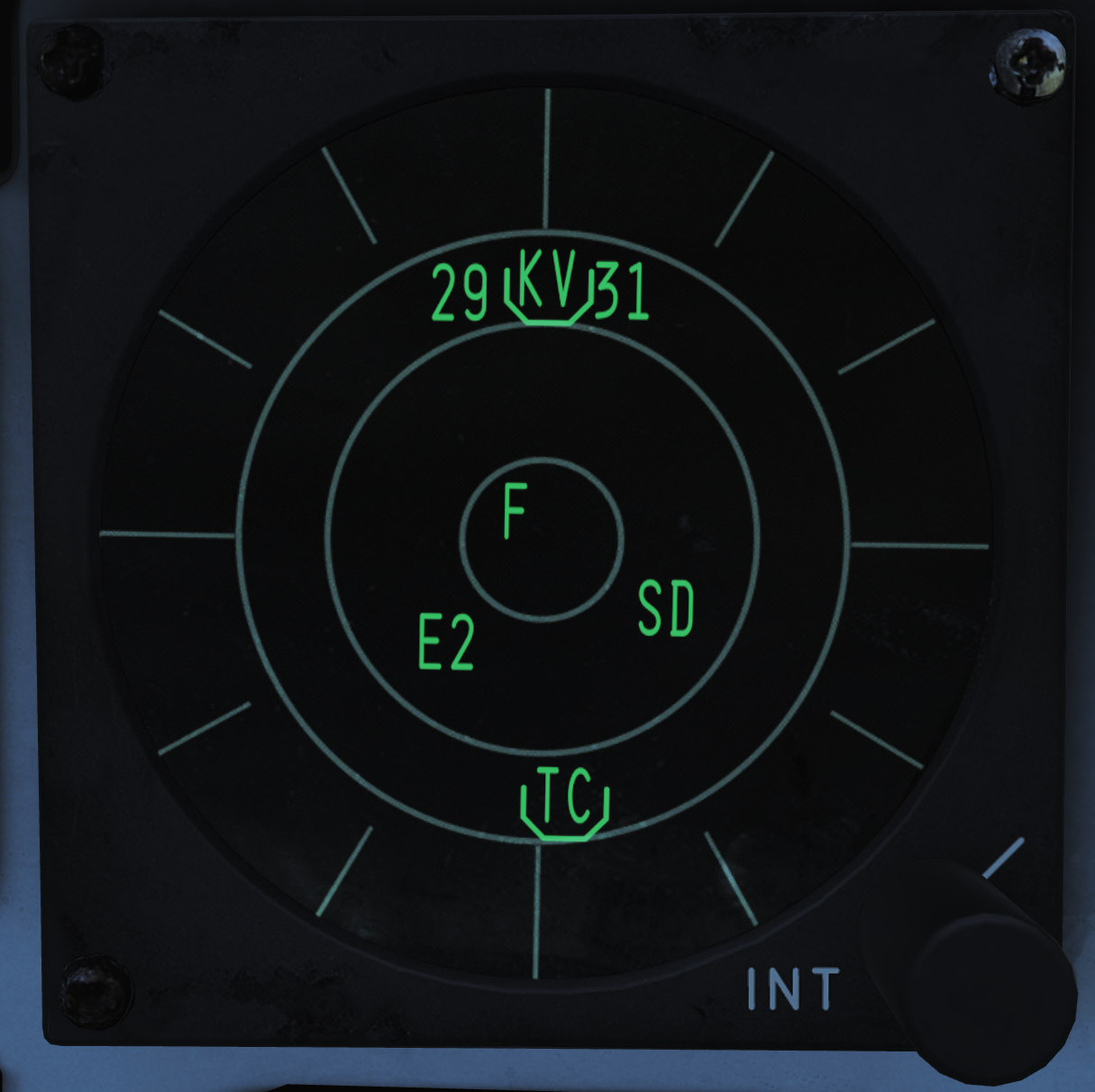

RWR 화면은 조종석의 두 좌석에서 동일하고, 화면에 3개의 대역(band)를 사용하여 표시된 위협 기호의 위협 정도를 나타낸다.
가장 바깥쪽, 위태로운(criticla) 대역(band)는 현재 항공기 목전에 임박한 방사체에 속하는 위협 기호를 표시한다. 현재 항공기를 추적 레이더로 잠그거나 (Locked) 교전 활동 중인 레이더에 탐지되었을 수 있다. 현재 항공기에 대해 교전 활동으로서 탐지된 추적에 속하는 위협 기호는 기호 자체가 반짝이는 것으로 강화된다.
중간, 치명적(lethal) 대역은 현재 항공기의 치명적인 거리 안에 있다고 여겨지는 위협 체계이지만 추적 중이거나 교전 중이 아닌 방사체에 속하는 위협 기호를 나타낸다.
가장 안쪽, 비치명적(non-lethal) 대역은 현재 항공기에 교전 능력이 없는 방사체거나 교전 능력은 있지만 교전할 수 있는 거리 안에 있다고 여겨지지 않는 방사체에 속하는 위협 기호를 표시한다.
위협 띠 안 쪽의 원은 체계 상태 원으로, 사용 중인 다양한 체계의 모드나 결함의 존재를 나타낸다. 사분면 좌상단은 무슨 화면 유형이 설정되었는지 (N, I, A, U 혹은 F)를 나타내고, 사분면 우상단은 제한 화면 모드가 사용 중일 때 L, 그리고 절반 아래에는 offset 화면 모드의 사용은 O로, BIT 결함의 존재는 B를, 체계가 열로 과부화일 때 T를 보여준다.
우하단의 조절 손잡이는 화면의 세기를 조절한다.
쪽지
세 개의 위협 대역의 배치는 AN/ALR-67의 도입 이후 최소한 한 번은 바뀌었다. 구현된 AN/ALR-67은 초기 양식의 하나를 나타내기 때문에 현재 순서를 선택했다.
■ Warning Lights
■ 경고등
 |
 |

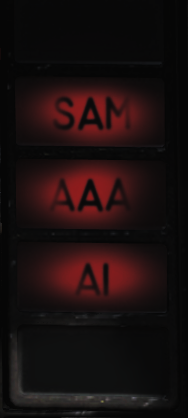

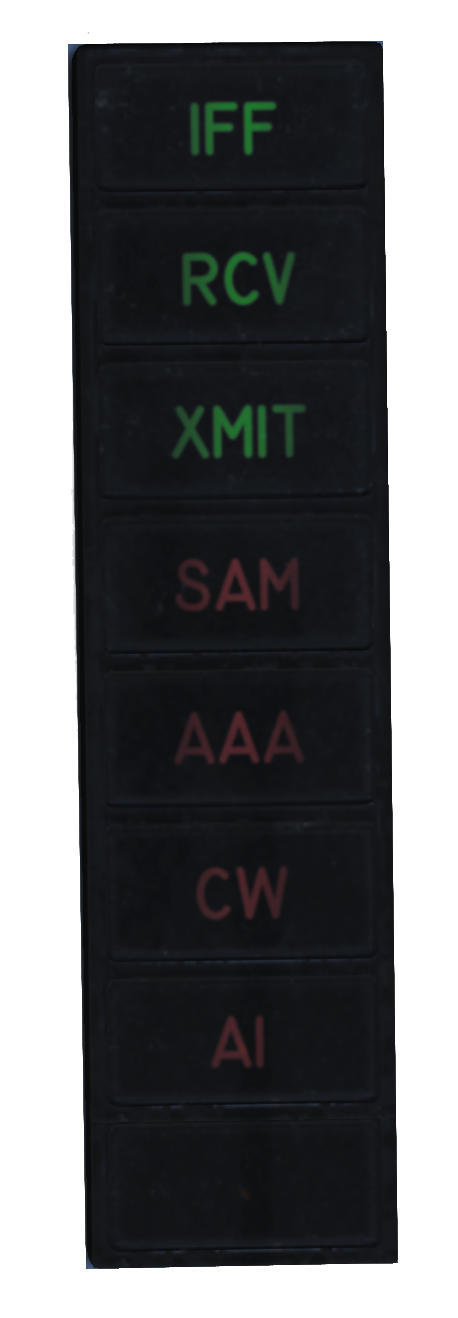

두 승무원은 조종석 전면 제어반에 특정한 위협을 위한 경고등을 갖고 있다. 조종사 경고등은 HUD의 오른쪽에 위치해있고, RIO 경고등은 TID의 오른쪽에 위치해있다. RIO 경고등 제어반은 또한 AN/ALQ-126와 IFF 응답기를 위한 조명을 갖고 있는데, 각 장에서 자세하게 설명되어 있다.
다른 조명들은 RWR 위태로운(critical) 대역에서 확실한 위협 유형의 존재를 나타내기 위해 빛이난다. 활성화된 교전이 감지될 때 반짝이기 대응하는 조명이 반짝인다. 현재 범주들은 SAM (Surface to Air Missle, 지대공 미사일), AAA (Anti-Air Artillery, 대공포), AI (Airborne Interceptor, 공중 요격기), 그리고 (오직 RIO 조종석에서만) CW (Continuous Wave, 연속파)가 있다.
■ Threat Indication Alert Tones
■ 위협 표시 경보음
AN/ALR-67은 위협과 그 위협들의 상태 변화를 나타내는 네 개의 신호음을 갖고 있다.
한 번의 짧은 경고음은 새로운 방사체의 존재를 나타내기 위하거나 위협이 다른 위협 대역으로 이동했을 때를 나타낸다.
느리게 교차하며 반복하여 소리를 내는 경고음은 위태로운 대역(critical band)에서 위협이 있음을 나타낸다.
빠르게 교차하며 반복하여 소리를 내는 경고음은 위협이 현재 항공기와 적극적으로 교전 중임을 나타낸다.
각 경고음에서 음 높이가 감소하는, 특수한 네 개의 경고음 신호은 위협 모음에서 프로그래밍된 특수한 상황을 나타낸다. Heatblur DCS F-14에서 이것은 현재 항공기와 조용하게 교전할 수 있는 능력이 있는 체계와 관련된 새로운 위협을 나타낸다. 즉, 이는 위태로운 대역으로 움직이는 위협 기호의 원인이 없이 현재 항공기와 교전할 수 있고, 그러므로 추가적인 경고음도 없다. 이 능력은 발사한 항공기가 TWS 모드로 미사일 발사하는 능력이 있거나 발사한 SAM 체계가 레이더 이외의 다른 방법으로 미사일을 유도할 수 있다는 것 둘 중 하나이고, 그러므로 적극적인 교전의 추가 경고를 하지 않는다.
■ BIT
■ BIT (내장 작동 시험, Built in Test)
AN/ALR-67 BIT는 화면, 기호와 위협 표시 경보(Threat Indication Tones) 그리고 체계의 검토와 위협 모음 정보를 표시의 작동 시험을 확인하기 위해 여러 작동 시험 화면들을 순환한다.
첫 번째로 보여지는 장은 체계와 위협 모음 검토를 보여주고, 뒤따르는 화면들은 화면의 기호 생성 작동을 시험한다.
위협 표시 경보 또한 BIT 동안 작동 시험 확인이 진행되는데, 첫 번째 장에서는 상태 변화 경보, 두 번째 장에서는 특수 경보, 세 번째 장에서는 위태로운 대역(Critical Band) 경보 그리고 네 번째 장에서는 빠르게 반복하는 활성화 위협 경보가 난다.
작동 시험 중에 조종사와 RIO의 위협 경고등도 불이 들어온다.
■ Threat Symbology
■ 위협 기호
AN/ALR-67이 장착된 Heatblur DCS F-14에서 사용되는 위협 기호들의 자세한 정보는 아래 표를 따른다.
Threat symbolPlatform/SensorSpecial Tone
| 위협 기호 (Threat Symbol) |
작동 체계 / 감지기 Platform / Sensor |
특수 경보 Special Tone |
| 선박 Ships (커진 U 기호로 둘러싸여서 강화된 기호.) | ||
| AB | 알레이버크 급 구축함. Arleigh Burke class destroyer |
|
| AK | 어드미럴 쿠르네쵸프 급 항공모함 Admiral Kuznetsov class aircraft carrier |
|
| GR | 그리샤 5 급 초계함 (알바트로스) Grisha 5 class corvette (Albatros) |
|
| HP | 올리버 해저드 페리급 호위함 Oliver Hazard Perry class frigate |
|
| J2 | 장카이 2급 호위함 (054A형) Jiangkai II class frigate (Type 054A) |
|
| KK | 크리박 3 급 호위함 (레즈키) Krivak 3 class frigate (Rezky) |
|
| KV | 키로프급 순양전함 (표트르 벨리키) Kirov class battlecruiser (Pyotr Velikiy) |
|
| L1 | 루양 1 급 구축함 (052B형) Luyang I class destroyer (Type 052B) |
|
| L2 | 루양 2 급 구축함 (052C형) Luyang II class destroyer (Type 052C) |
|
| LC | 라 콤바탕트 2A급 고속정 La Combattante IIa class fast attack craft |
|
| N |
항법 레이더만 장착된 선박 (민간 선박, 잠수함)
Ships only carrying a navigational radar (civilian ships, submarines)
|
|
| NE | 네우스트라시미 급 호위함 Neustrashimy class frigate |
|
| NZ | 니미츠 급 항공모함 Nimitz class aircraft carrier |
|
| SV | 슬라바 급 순양함 (모스크바) Slava class cruiser (Moscow) |
|
| TC | 타이콘데로가 급 순양함 Ticonderoga class cruiser |
|
| TT | 타란툴 3급 초계함 (몰니야) Tarantul 3 class corvette (Molniya) |
|
| TW | 타라와 급 강습상륙함 Tarawa class amphibious assault ship |
|
| YU | 유자오 급 강습상륙함 (071급) Yuzhao class amphibious transport dock (Type 071) |
|
| 항공기 Aircraft | ||
| 14 | F-14A/B | Yes |
| 15 | F-15C/E | Yes |
| 16 | F-16C | Yes |
| 17 | JF-17 | Yes |
| 18 | F/A-18C | Yes |
| 19 | Mig-19 | |
| 21 | Mig-21bis | |
| 23 | Mig-23MLD | |
| 24 | Su-24M/MR | |
| 25 | Mig-25PD | |
| 29 | Su-27, Su-33, Mig-29A/G/S and J-11A | Yes |
| 30 | Su-30 | Yes |
| 31 | Mig-31 | |
| 34 | Su-34 | Yes |
| 37 | AJS-37 | |
| 39 | Su-25TM (Su-39) | Yes |
| 50 | A-50 | |
| 52 | B-52 | |
| AN | AN-26B and AN-30M | |
| AP | AH-64D | |
| B1 | B-1B | |
| BE | Tu-95 and Tu-142M | |
| BF | Tu-22M3 | |
| BJ | Tu-160 | |
| E2 | E-2D | |
| E3 | E-3C | |
| F4 | F-4E | |
| F5 | F-5E | |
| HX | Ka-27 | |
| IL | IL-76MD and IL-78M | |
| KC | KC-135 | |
| KJ | KJ-2000 | |
| M2 | Mirage 2000-C and 2000-5 | Yes |
| S3 | S-3B | |
| SH | SH-60B | |
| TO | Tornado | |
| TR | C-130 and C-17A | |
| 방공 Air Defense | ||
| 2 | SA-2 가이드라인 팬 송 추적 레이더 (S-75) SA-2 Guideline Fan Song track radar (S-75) |
|
| 3 | SA-3 고아 로 블로 추적 레이더 (S-125) SA-3 Goa Low Blow track radar (S-125) |
|
| 5 | SA-5 감몬 스퀘어 페어 추적 레이더 SA-5 Gammon Square Pair track radar |
|
| 6 | SA-6 게인풀 스트레이트 플러쉬 추적 레이더 (Kub) SA-6 Gainful Straight Flush track radar (Kub) |
|
| 7 | HQ-7 추적 레이더 HQ-7 track radar |
|
| 8 | SA-8 게코 탐색 및 추적 레이더 (Osa) SA-8 Gecko search and track radar (Osa) |
|
| 10 | SA-10 그럼블 플랩 리드 추적 레이더 (S-300PS 30N6) SA-10 Grumble Flap Lid track radar (S-300PS 30N6) |
|
| 11 | SA-11 개드플라이 파이어 돔 추적 레이더 (Buk) SA-11 Gadfly Fire Dome track radar (Buk) |
|
| 15 | SA-15 건틀렛 스크럼 하프 탐색 및 추적 레이더 (토르 9A331) SA-15 Gauntlet Scrum Half search and track radar (Tor 9A331) |
|
| 19 | SA-19 그리슨 핫 샷 탐색 및 추적 레이더 (퉁구스카 2C6M) SA-19 Grison Hot Shot search and track radar (Tunguska 2C6M) |
Yes |
| A | 게파드, M-163 발칸 및 ZSU-23-4 쉴카 추적 레이더 Gepard, M-163 Vulcan and ZSU-23-4 Shilka track radars |
|
| BB | SA-10 그럼블 빅 버드 탐색 레이더 (S-300PS 64H6E) SA-10 Grumble Big Bird search radar (S-300PS 64H6E) |
|
| BF | 레이피어 블라인드파이어 추적 레이더 Rapier Blindfire track radar |
|
| CS | SA-10 그럼블 클램 쉘 탐색 레이더 (S-300PS 5N66M) SA-10 Grumble Clam Shell search radar (S-300PS 5N66M) |
|
| DE | 스바로크 (도그 이어) 탐색 레이더 Sborka (Dog Ear) search radar |
|
| FF | SA-2, SA-3 및 SA-5 플랫 페이스 탐색 레이더 (S-125 P-19) SA-2,SA-3 and SA-5 Flat Face search radar (S-125 P-19) |
|
| GR | 롤랜드 MPDR-3002 S 탐색 레이더 Roland MPDR-3002 S search radar |
|
| HA | 호크 AN/MPQ-50 및 AN/MPQ-55 탐색 레이더 Hawk AN/MPQ-50 and AN/MPQ-55 search radars |
|
| HK | 호크 AN/MPQ-46 추적 레이더 Hawk AN/MPQ-46 track radar |
|
| HQ | HQ-7 탐색 레이더 HQ-7 search radar |
|
| NS | NASAMS AN/MPQ-64 센티널 탐색 레이더 NASAMS AN/MPQ-64 Sentinel search radar |
Yes |
| PT | 패트리어트 AN/MPQ-53 탐색 레이더 Patriot AN/MPQ-53 search radar |
|
| RO | 롤랜드 MPDR-16 탐색 레이더 및 도미노 30 추적 레이더 Roland MPDR-16 search radar and Domino 30 track radar |
|
| RP | 레이피어 대거 탐색 레이더 Rapier Dagger search radar |
|
| S | 1L13 및 55G6 조기 경보 탐색 레이더 1L13 and 55G6 early warning search radars |
|
| SD | SA-11 개드플라이 스노우 드리프트 탐색 레이더 (Buk) SA-11 Gadfly Snow Drift search radar (Buk) |
|
| TS | SA-5 감몬 틴 쉴드 탐색 레이더 SA-5 Gammon Tin Shield search radar |
|
| 미사일 Missiles | ||
| M | AIM-54 피닉스, AIM-120 암람, MICA-EM, R-37, R-77, SD-10 AIM-54, AIM-120, MICA-EM, R-37, R-77 and SD-10 |
|
| 항공교통관제 ATC (Air Traffic Control) | ||
| T | 공항 ATC 레이더 Airport ATC Radar |
|
쪽지
임무 중에 자신의 소속에서 날아오르는 항공기들은 자동으로 아군으로 설정되고 DISPLAY TYPE 선택 장치를 FRIEND로 설정할 때에만 보여진다. N은 UNK에서만 T는 FRIEND에서만 보여진다.
