3-20 일반 설계와 체계의 개요
텔레비전 카메라 집합체 (TCS)
목차
● General Design and Systems Overview
○ Television Camera Set (TCS)
● 일반 설계와 체계의 개요
○ 텔레비전 카메라 집합체 (TCS)
텔레비전 카메라 집합체, TCS는 처음 생산된 F-14A에 달려있던 IRST의 대체로 장착되었다. IRST가 부족한 능력을 갖고 있다는 것을 발견했을 때, F-14에게 장거리 육안 식별 능력을 부여하기 위해 TCS로 대체하기로 결정됐다.
TCS는 레이더 덮개 뒤쪽 아래에, 전방 착륙 장치 (nose gear) 바로 앞에 위치해있다. 항공 안정 고해상도 근거리 폐쇄 회로 텔레비전 카메라를 갖고 있다. 감지기는 두 개의 시야(Field of View, FOV)를 갖고 있는데, 0.44º 혹은 10X 배율인 좁은 시야 (Narrow, NFOV)와 1.42º 혹은 4X 배율인 넓은 시야 (Wide, WFOV)이다. 짐벌 한계는 +11º가 한계인 위쪽을 제외하고 +/- 15º 이다. TCS는 독립된 대비 락이나 AN/AWG-9 레이더에 종속되는 기능을 가진다.
TCS는 RIO가 감지기 제어반, DDD, TID와 HCU를 사용하여 제어된다. 감지기로부터의 영상은 전방 좌석 TID와 VDI에 표시될 수 있다. 또한, 그 영상은 사후 검토를 위해 공중 영상 저장 장치 (Airbone Video Tape Recorder, AVTR)을 사용하여 녹화될 수 있다. (현재 DCS에는 구현되어있지 않다.)
■ TCS Controls and Symbology
■ TCS 제어 장치와 기호
TCS 제어 장치들은 RIO 좌석 감지기 제어반, DDD 그리고 HCU/TID에 위치해있다. 조종사 화면 제어반은 VDI에 TCS 영상의 표시를 할 수 있는 스위치를 갖고 있다.
감지기 제어반

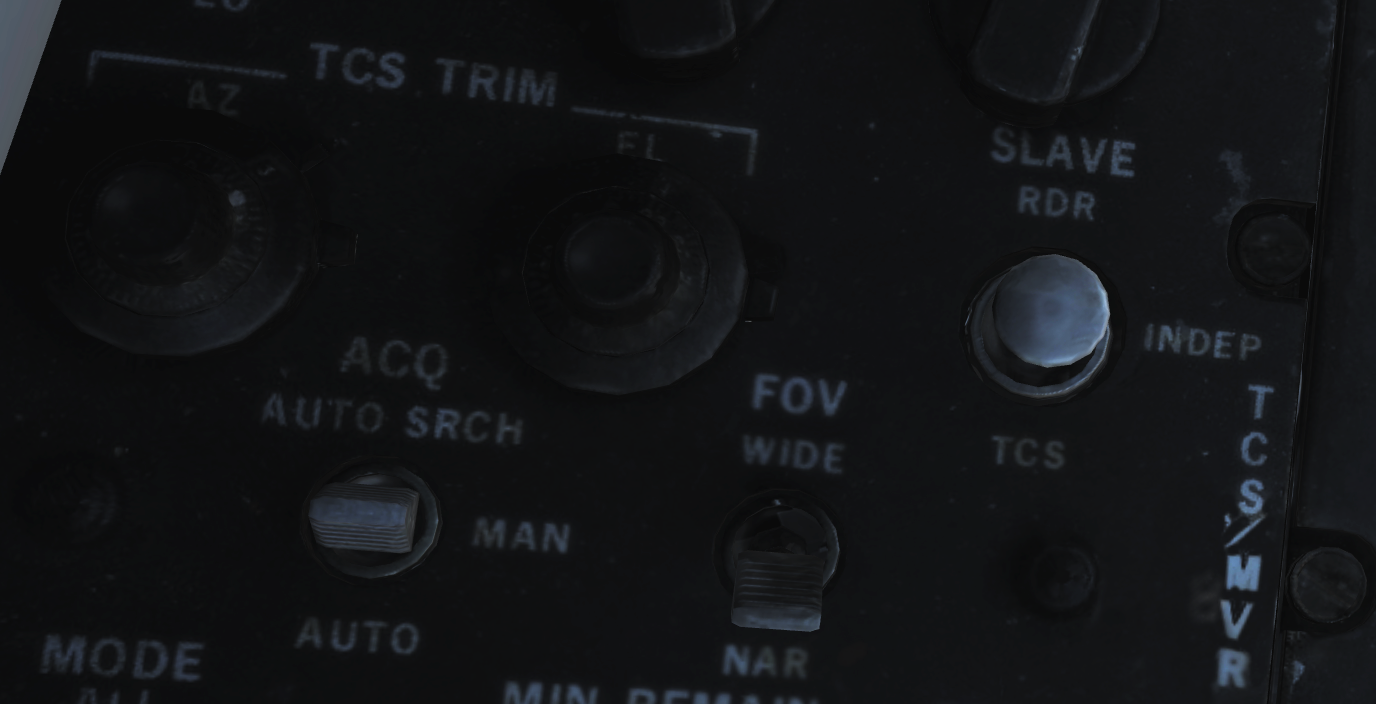

감지기 제어반에 있는 TCS 제어 장치들은 TCS 수평 조절 (Trim) 손잡이들, SLAVE 스위치, 시야 (Field of View, FOV) 스위치와 획득 (Acquire, ACQ) 스위치이다.
TCS TRIM 손잡이는 AN/AWG-9 레이더 LOS와 관련된 TCS 감지기의 시선, LOS, 보정 (calibration)을 제어한다. 필요하다면 이것들은 두 감지기 LOS가 상관되도록 TCS를 수평 조절하는데 사용할 수도 있다. ±2º 관절가동범위 (range of motion)를 갖고 있으며, TCS를 점검하고 보정하기에 가장 쉬운 방법은 STT에서 아군 대상을 락온하고 TCS LOS가 락한 대상을 정확히 조준할 수 있을 때까지 손잡이를 돌려서 조정한다.
SLAVE 스위치는 다른 것으로 제어되는 감지기들을 제어한다. 만약 RDR로 설정되면 레이더는 광학 추적이 활성화되있는 동안 TCS에 종속된다. 만약 INDEP가 설정되면 각 감지기들은 서로 독립적으로 운용될 것이다. 그리고 만약 TCS가 설정되면 TCS는 STT 추적이 활성화되있는 동안 레이더 LOS에 종속된다.
FOV, 시야 스위치는 TCS에서 사용되는 FOV를 제어한다. WIDE는 1.42º, 4X 배율 FOV를 설정하고, NAR은 0.44º, 10X 배율 FOV를 설정한다.
마지막으로 ACQ, 획득 스위치는 TCS에서 사용 중인 획득 모드를 제어한다. AUTO SRCH는 탐색 양식 (Search Pattern)을 포함한 자동 획득 모드를 활성화하여 현재 FOV 밖에 있더라도 가장 가까운 표적을 획득할 수 있다. MAN은 오직 수동 획득을 선택해서 HCU로 표적을 직접 노려야 한다. AUTO는 탐색 양식이 없는 자동 획득 모드를 설정하여 표적이 TCS FOV 안에 있는 한 TCS가 표적을 물도록 만든다.

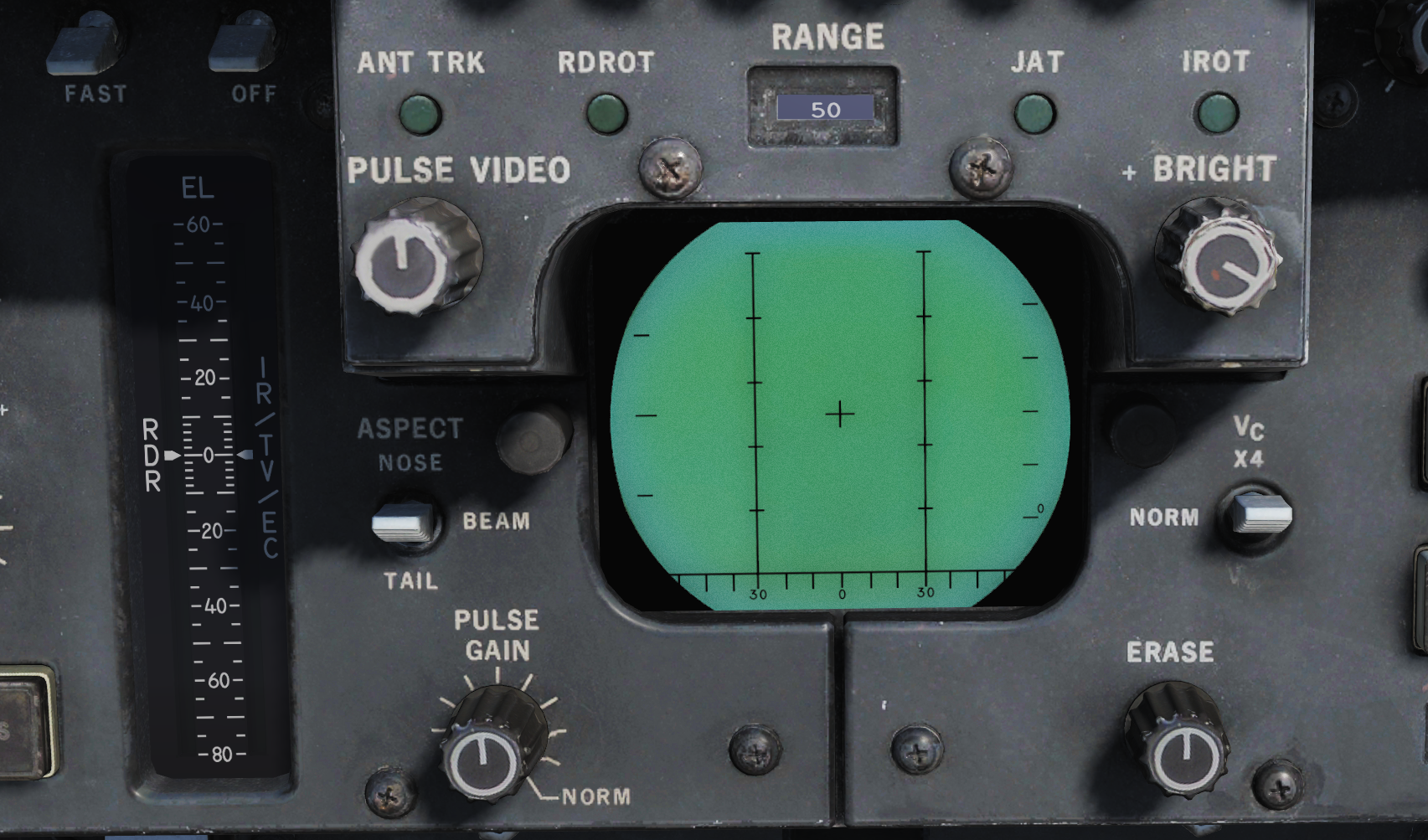

DDD는 TCS에 존재하는 두 개의 표시계를 갖고 있다.
DDD EL 계량기는 HCU에서 IR/TV 모드가 선택되어 있는 동안 TCS 감지기 LOS 현재 고도를 보여준다.
IROT 조명은 TCS 추적의 존재를 나타낸다. IROT 두문자어는 TCS를 대체한 IRST로부터 물려받았다.

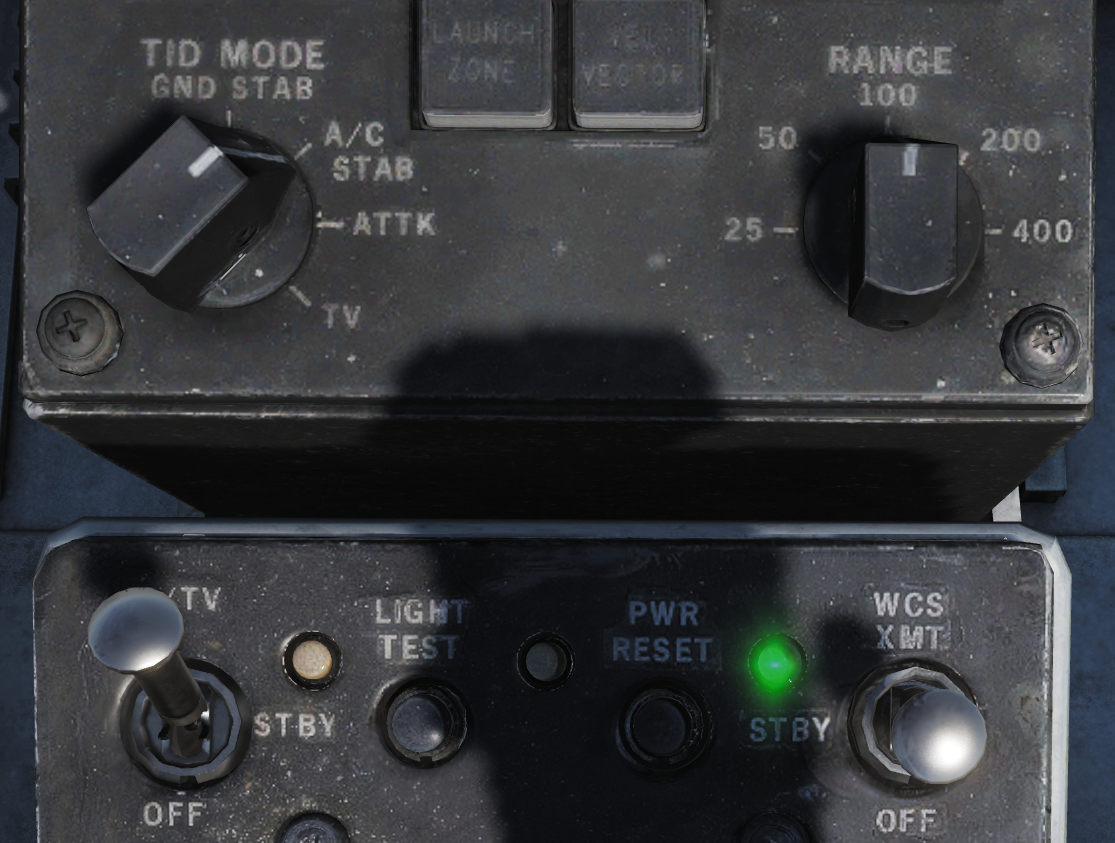

HCU는 TCS를 위한 전원 스위치와 표시계뿐 아니라 HCU를 사용하여 TCS를 제어하도록 선택 할 수 있는 단추들을 갖고 있다. TID 자체는 TID 상에서 TCS 영상의 표시하고, TID에서 영상의 밝기와 대비 조절하는 조절 손잡이를 갖고 있다.
IR/TV 전원 스위치는 HCU 제어반의 왼쪽 최상단 구석에 있으며, TCS에 전원 공급을 조절한다. OFF는 TCS로의 모든 전원 공급을 비활성화한다. STBY는 TCS에서 냉각팬과 난방기에 전원 공급을 활성화한다. IR/TV는 TCS의 모든 계통에 전원을 공급하고, TCS가 회전하고 영상을 전달하기까지 1~2분이 걸린다.
전원 스위치 옆에 지시등은 빛날 때 TCS 과열 상태를 표시한다. 만약 불이 들어오면 계통에 손상을 방지하기 위해 TCS 전원을 꺼야 한다.
HCU 조종간 옆의 IR/TV 단추를 사용하면 HCU 조종간이 TCS 감지기를 제어하고, Half-action은 감지기 LOS를 수동으로 제어하며, Full-action은 표적 획득을 명령하게 한다.
TID 화면 제어 장치에서 TID 모드 스위치를 TV로 설정하면 TID에서 TCS 영상을 표시할 수 있다. 이는 HSD에서 TID 반복을 비활성화함을 주의.
마지막으로 TID 최상단의 CONTRAST와 BRIGHTNESS 손잡이는 TID에서 보여지는 TCS 영상을 조절하기 위해 사용된다.
기호
TID가 TV 모드가 아닐 때 TCS 추적은 TCS LOS 방위각에서 1.5 인치 섬광등로 표시되고, 끝에는 빈 원이 표시된다.

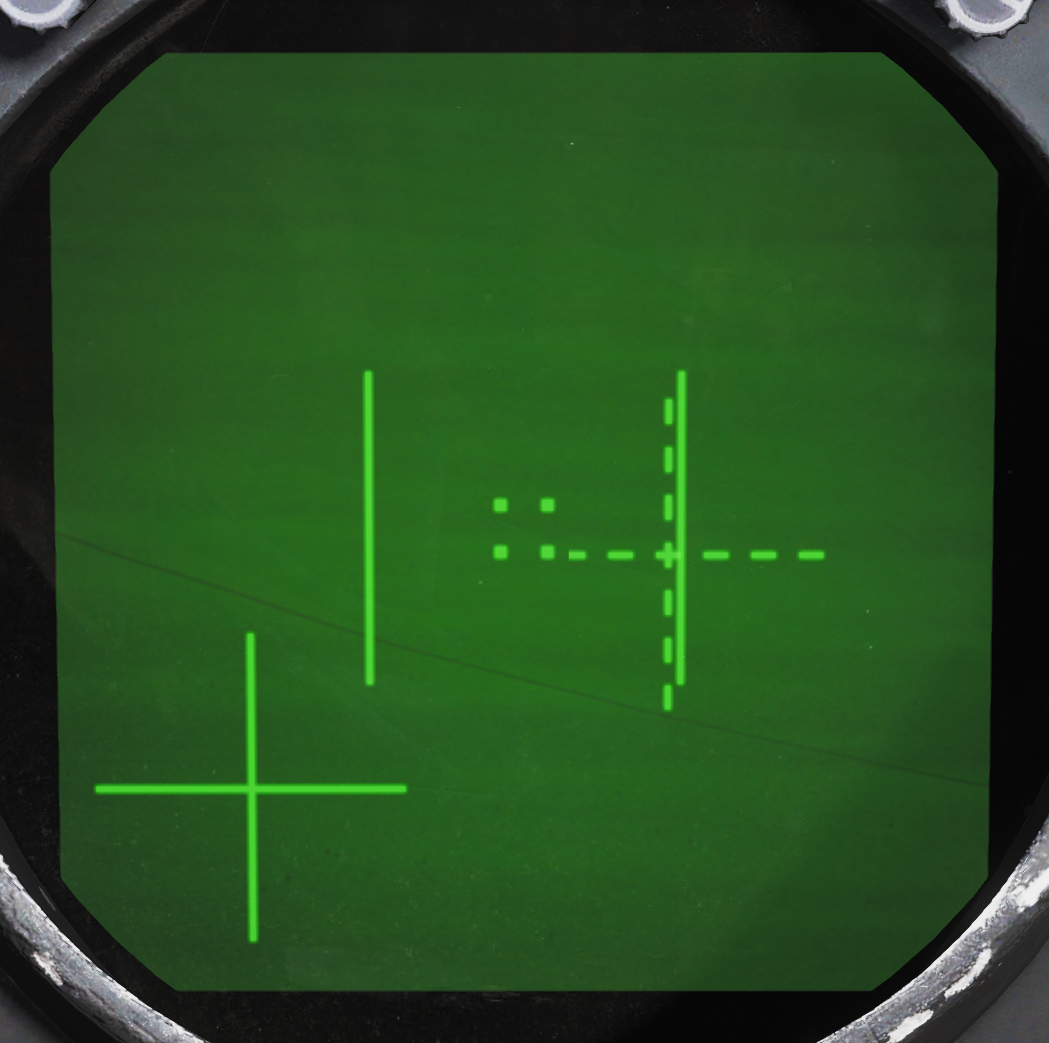

TCS로부터 공급된 영상의 기호는 FOV와 현재 항공기와 연관된 TCS LOS를 나타내는 GACH, 그리고 TCS LOS와 연관된 AN/AWG-9 레이더 LOS를 나타내는 RACH라는 두 개의 지시계를 가지고 있다. 추가로 추적 창은 창의 각 모서리를 나타내는 4개의 작은 사각형으로 보여진다.
넓은 FOV일 때 시야선이 (The Field of view lines)이 보여지는데, 좁은 FOV로 변할 때 보여지는 영역을 나타낸다. 이것은 가상의 상자의 측면을 만드는 두 개의 평행선으로 구성되어 있으며 좁은 FOV 크기를 나타낸다.
짐벌 각도 십자선, 실선 십자인 GACH는 항공기 기준선(Aircraft Datum Line, ADL)로부터 TCS LOS의 굴절을 나타낸다. 중심에서 GACH 십자선은 ADL에 따라 TCS LOS를 나타내고, 테두리로의 편향은 짐벌 한계로의 편향을 나타내는데, 영상 테두리는 최대 편향이다.
RACH, 점선 십자인 레이더 각도 십자선은 현재 TCS FOV 안에 있을 때 레이더 전파송수신기 LOS를 나타낸다. 감지기가 다른 하나에 종속되어 있을 때 RACH와 GACH는 동시에 하나의 십자선을 만들 것이다.
추적 창은, 표적이 획득될 때 현재 TCS 대비 추적자(TCS Contrast Tracker)가 락온된 영역을 나타낸다. 활성화된 추적 안에 없으면 이 사각형은 화면 중심 안으로 수동 모드일 때는 화면 넓이의 2%로, 자동 모드일 때는 5%로 좁아진다.
■ TCS Operation
■ TCS 운용
TCS의 모든 획득 모드는 공동으로 IR/TV 모드에서 HCU를 사용하여 조작될 수 있다는 특징이 있다. HCU에서 IR/TV 단추를 선택하는 것은 이 모드를 활성화하고, DDD EL 계측기 (오른쪽 표시계)가 현재 TCS 감지기 LOS 고도를 표시하게 설정할 수도 있따. Half-action은 HCU가 직접적으로 TCS의 LOS를 제어하게 만들고, Full-action은 선택된 획득 모드를 사용하여 표적 획득을 명령한다.
MAN, 수동 TCS 획득 모드에서 표적 위에 추적 창 표시가 자리를 잡기 위해서는 반드시 HCU를 half-action 해야 함을 의미한다. 그 다음 full-action으로 선택한다. 만약 성공적으로 획득했다면 그 후 추적 창은 표적을 둘러싸기 위해 커질 것이고, 추적을 시작할 것이다.
AUTO, 자동 획득 모드에서 half-action은 똑같이 기능하지만 획득을 위해 full-action 선택할 때, TCS는 대신 자동으로 현재 FOV 중심에서 가장 가까운 표적을 락온하려고 시도할 것이다. AUTO SRCH, 자동 탐색 모드는 더 나아가 명령된 FOV (감지기 LOS를 이동하는 것으로) 주변으로 탐색 양식(Search Pattern)을 활성화하여 가장 처음 발견된 표적을 획득하도록 이것을 강화할 것이다.
레이더를 선택하여 TCS가 종속되고 있을 때, 두 개의 자동 모드는 STT 표적이 포착되는 즉시 자동으로 해당 표적을 락온하도록 시도할 것이다. 그리고 TCS는 표적으로 획 돌아가며 STT에서 락된 표적을 완전히 자동 추적할 수 있게 된다. 추가로 STT 락에서 표적이 획득되자마자 TCS는 자신의 LOS와 레이더 LOS를 비교하여 옳은 표적을 락했는지 확인하기 위해 비교할 것이다. 만약 두 개의 LOS가 3초 동안 몇 도 이상 다르다면 창은 새로운 획득을 시도할 것이다. 수동 모드에서도 레이더 LOS에 종속될 것이지만, 락온은 하지 않으며 대신 레이더 LOS를 따르기만 할 것이다.
레이더에 종속되지 않을 때 추적 중인 표적의 락을 해제하기 위해서는 half-action을 선택하고 해제해야 한다.
TCS에 종속되는 RDR에 대한 더 자세한 정보는 이 장의 AN/AWG-9 아래에 관련된 머릿말을 확인할 것.
