DCS World, F-14 톰캣 Heatblur Manual 히트블러 메뉴얼
3-18 일반 설계와 체계의 개요
AN/AWG-9 무장 제어 체계 (WCS) ⑤
목차
● General Design and Systems Overview
○ AN/AWG-9 Weapon Control System (WCS)
■ Sensor Control Panel
● 일반 설계와 체계의 개요
○ AN/AWG-9 무장 제어 체계 (WCS)
■ 감지기 제어반

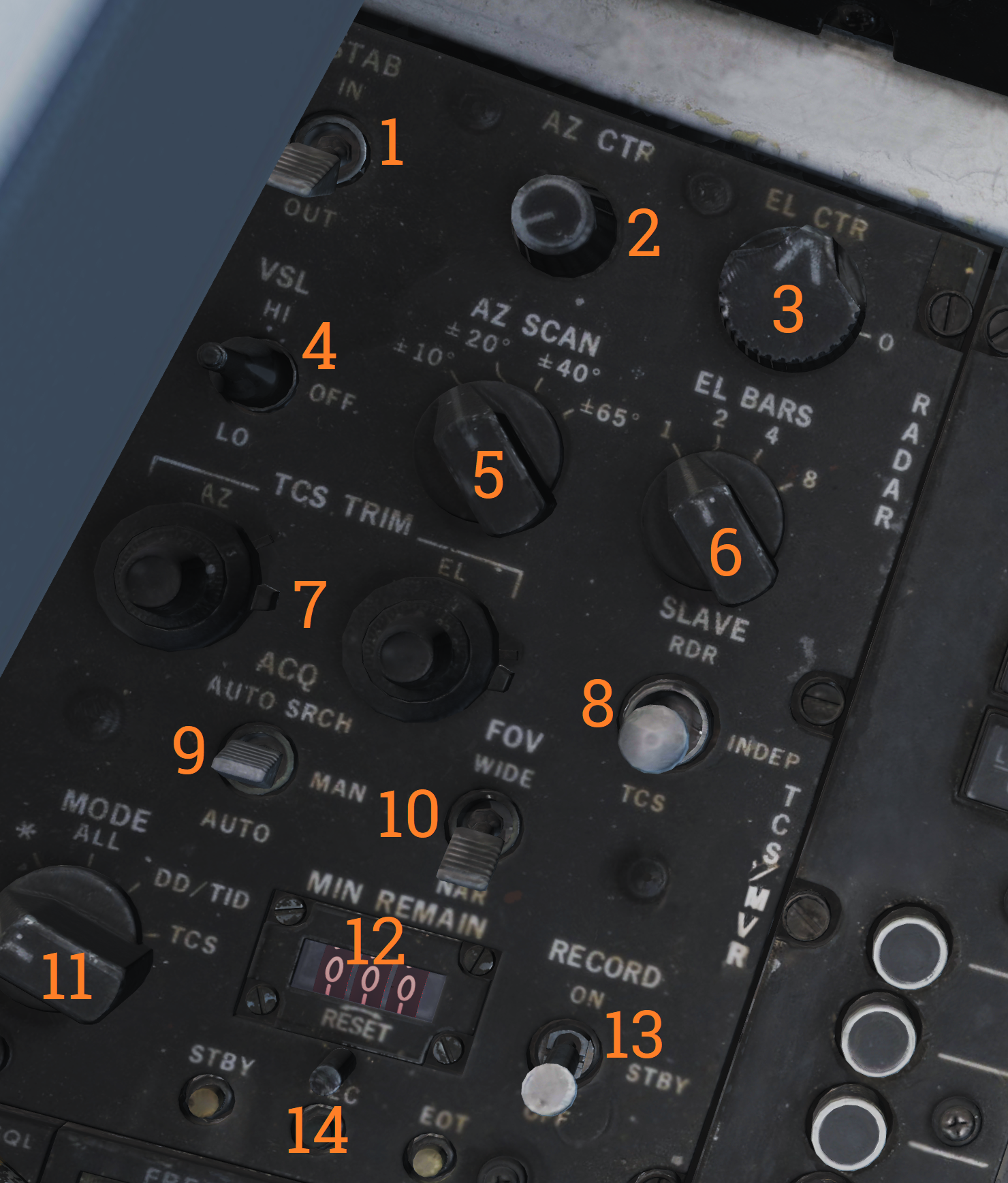

감지기 제어반은 AN/AWG-9 레이더 전파송수신기(Antenna)가 조사(照射) 방법(Scan Pattern)을 위한 주요 제어 장치들을 갖고 있다. 또한 다양한 TCS 제어 장치들이 있는데, RIO가 TCS에 레이더를 사역시키는 것과 그 반대 모두 가능하는 제어 장치와 공중 영상 저장 장치 (Airborne Video Tape Recorder, AVTR)를 위한 제어 장치도 있다.
Antenna Search Pattern Selection
전파송수신기 탐색 양식 선택
제어반 상단부 절반은 레이더 전파송수신기 조사 방법을 위한 제어 장치들이 있다. STAB (stabilization, 안정화) 스위치는 레이더 전파송수신기가 훍어보는 양식이 수평선(IN)과 비례하여 안정화되는지의 여부를 제어한다. 대신, 만약 OUT에 있는 경우 조사 방법이 F-14 항공기 무장 기준선 (Armament Datum Line, ADL)과 비례함을 의미한다. WCS 컴퓨터는 필요하다면 이 설정을 무시할 수 있다. AZ CTR (방위각 제어, Azimuth control)와 EL CTR (상하 제어, Elevation Control) 손잡이들은 전파송수신기 조사 방법의 상하와 방위 중심점을 설정한다. 방위각 제어 (Azimuth Control)는 항공기의 중심선의 65º도 안에서 방위각 조사 중심(scan center)을 움직이고, 방위각 조사 폭이 65º로 설정된다면 이미 사용 가능한 방위각 범위 전체를 조사하기 때문에 비활성화된다. 항공기 중심선으로부터 65º 밖을 조사하는 것은 전파송수신기가 방위각 한계에 부딪힐 수 있어 손상 될 수 있으므로 이동하게 하면 안 된다. 상하 제어 (Elevation Control)는 고도 0에 비례하여 고도 조사 방법의 아래쪽 막대의 상하 위치를 움직인다. 이는 -76º에서 +54º로 움직일 수 있고 두 개의 제어 손잡이 모두 각각 항공기 중심선과 0 고도가 표시된 중심점을 갖고 있다.
AZ SCAN (방위 조사, Azimuth scan)과 EL BARS (고도 막대, Elevation Bars) 선택 장치 손잡이는 전파송수신기 조사 방법의 규모를 제어한다. AZ SCAN 선택 장치 손잡이는 ±10º, ±20º, ±40º, 그리고 ±65º로 네 가지 설정을 갖고 있다. EL BARS 선택 장치 손잡이는 1, 2, 4, 혹은 8개 막대로 네 개의 설정을 갖고 있다. 막대 하나는 2.3º, 막대 두 개는 3.6º, 막대 네 개는 6.3º, 그리고 막대 8개는 11.5º가 된다. 고도 적용 범위가 막대 하나의 수에 곱셈을 한 값과 다른 이유는 막대들이 약간씩 겹치기 때문이다.

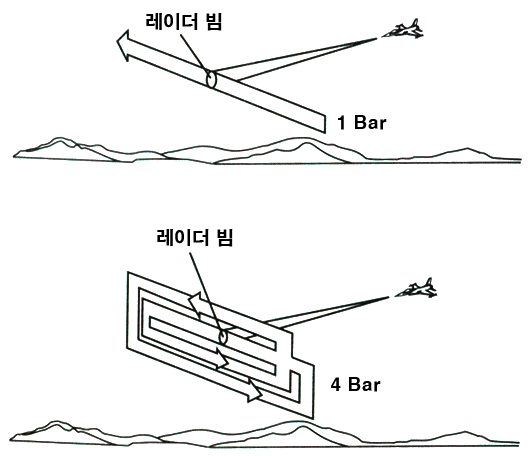

레이더는 좌우로 탐색을 하게 되는데 이를 몇 겹으로 쌓아 올리는 것을 '레이더 바'라고 부른다.
Skidrow 공대공 레이더 문서를 참고.
판에 있는 마지막 레이더 제어 장치 VSL 스위치이다. VSL HIGH 혹은 LOW의 일시적인 선택은 수직 조사 락온 획득 모드(Vertical Scan Lockon Acquisition Mode, VSL) 를 활성화한다. Vertical Scan Lockon (VSL)을 참고.
TCS Controls
TCS 제어 장치
판의 오른쪽의 SLAVE 스위치는 감지기가 어떤 감지기가 다른 감지기에 종속되는지 종속되지 않는지를 제어한다. 중심 위치에서 감지기는 다른 것과 독립적으로 움직인다. RDR에서는 레이더가 TCS 추적이 있는 동안 TCS의 시야선에 종속된다. TCS에서는 STT 혹은 JAT가 있다면 TCS가 레이더의 시야선에 종속된다. 두 개의 모드는 감지기가, 현재 추적 중인 다른 모든 감지기에 자동 추적을 할 수 있도록 유도하기 위해 사용할 수 있다.
TCS TRIM 손잡이는 방위각 (AZ)과 고도 (EL)에서 TCS 보정을 제어한다. 이는 TCS의 시야선이 레이더 시야선과 동일해지도록 보정하기 위해 사용된다. 보통 이는 STT에서 표적 자동 추적하고, 종속을 TCS로 설정한 다음 TCS가 자동 추적되는 표적을 똑바로 보게될 때까지 보정 손잡이를 미세 조정하여 수행한다.
TCS를 제어하는 마지막 두 개의 스위치는 ACQ (획득, Acquisition)과 FOV (시야, Field of view) 스위치들이다. ACQ 스위치는 TCS가 표적을 자동 추적하는 방법을 제어하는 스위치이다. AUTO SRCH는 TCS가 제한된 탐색 방식 안에서 표적을 찾기 위해 스스로 움직일 것을 의미한다. MAN (수동, Manual)은 TCS 모드에서 HCU에 의해 명령받는 경우에만 표적을 자동 추적 하는 것이고, AUTO는 TCS가 자동으로 시야에 들어오는 표적을 자동 추적하도록 시도하는 것이다. FOV 스위치는 TCS에서 WIDE 혹은 NAR (좁게, Narrow) 시야를 사용하는 여부를 설정한다.
판의 아래쪽에는 공중 영상 저장 장치 (Airbone Video Tape Recorder, AVTR)의 제어와 전원 모드와 영상 저장 장치(Video tape)의 남은 시간을 표시하는 장치들이 있다. 현재 DCS 구현되어 있지 않다.
