Rader Altimeter
레이더 고도계
레이더 고도계를 조작하고 보여주는 계기
| 조작/계기 | 기능 |
| 1. 레이더 고도계 조작 손잡이 | 반시계 방향으로 완전히 돌리면 고도계를 끈다. 시계 방향으로 돌리면 고도 경보 높이를 설정한다. 손잡이를 누르는 것은 고도계 BIT를 시작한다. (원문: Depreesing the knob starts the altimeter BIT.) |
| 2. OFF 깃발 | 체계와 전원, 혹은 체계가 지상 잠금을 해제된 경우 표시된다. (원문: Shown if the system is off, power is off or the system loses ground lock.) |
| 3. 저고도 경고등 | 고도 경보 높이 아래일 때, 붉은 등이 켜진다. |
| 4. 자가 진단등 | 고도계 BIT가 시작될 때 켜져야 하는 초록색 등. 또한 정보값이 100 feet +/- 10 이어야 한다. |
| 저고도 한계선 지표 | 외곽을 따라 움직이는 작은 삼각형은 고도 경보 높이를 설정한다. |
쪽지
무선 우선 설정은 저고도 경보 소리를 끄지 않는다.

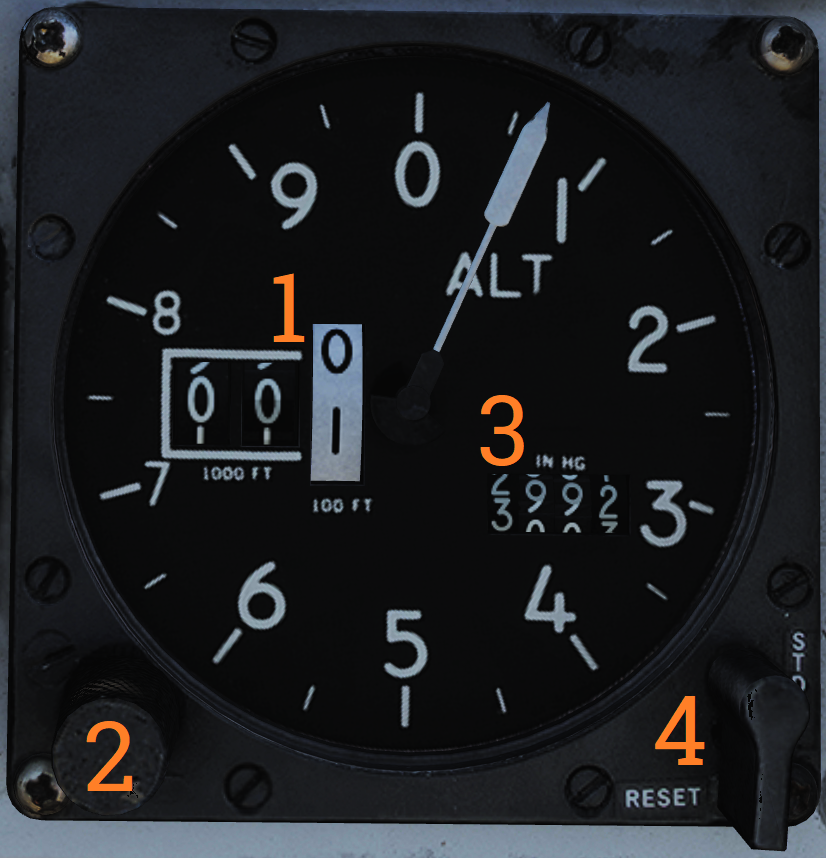

Servo-pneumatic Altimeter
공압식 자동 제어 고도계
공압식 자동 제어 고도계를 조작하는 보여주는 계기
| 조작/계기 | 기능 |
| 1. 고도 정보값 | 각각 10 000, 1 000 그리고 100 피트를 보여주는 세 개의 원통에서 숫자로 고도를 나타낸다. 또한 100 피트대를 나타내는 원형 눈금 지침으로 고도를 나타낸다. |
| 2. Baroset 손잡이 | 수은의 인치 단위로(in.Hg) 지역 압력을 설정한다. 고도 판독에서 오직 지역적으로 사용된다. (CADC를 통한) 다른 숫자 지시계들은 29.92 in.Hg 설정을 사용한다. |
| 3. 지역 기압 | 기압 설정을 나타낸다. Kollsman Window로도 불린다. |
| 4. 모드 스위치 | 세 가지 위치가 있고, RESET으로 복원되도록 용수철 압력이 작용하는 스위치. CADC의 전원과 고도 정보가 있다면, 스위치를 RESET에 3초 동안 유지하는 것으로 일반(자동 제어되는) 모드 운용이 가능하다. |
| STBY 깃발 | 체계가 예비 (Stand-by) 모드일 때 STBY라고 쓰인 붉은 깃발이 나타난다. |
쪽지
10,000피트 아래에서 고속에서 압력 변화 때문에 정보값에 오차가 있다. 음속 근처에서 1,200피트까지 그리고 초음속에서 4,000피트까지 발생한다.
Airspeed Mach Indicator
속도/음속 계기
속도와 음속 숫자를 나타내는 화면
| 조작/계기 | 기능 |
| 1. 속도 눈금판 | 세 개의 눈금으로 속도를 나타낸다. 두 개는 속도를 나타내고, 하나는 음속 숫자를 움직인다. |
| 2. 지시 속도 눈금 (외부) | 200 노트까지 표시되는 정보값. |
| 3. 지시 속도 눈금 (내부) | 200 노트에서 800 노트까지 속도가 표시되는 정보값. 관련된 위치까지는 속도 눈금으로 덮여있다. (해당 속도에 도달할 경우 눈금이 보인다.) |
| 4. 음속 숫자 눈금 | 음속 숫자 정보값. 표시된 속도와 연관된 올바른 음속 숫자를 보여주기 위해 움직인다. |
| 5. 지시 속도 지침 | 희망하는 표시 속도를 설정할 수 있다. |
| 6. 음속 숫자 지침 | 희망하는 음속 숫자를 설정할 수 있다. (사진에는 보이지 않는다.) |
| 7. 안전 음속 숫자 지침 | CADC가 계산한 안전한 음속 숫자를 보여준다. (사진에는 보이지 않는다.) |
| 8. 지침 손잡이 | 잡아당기는 위치와 밀어넣는 위치가 있는 손잡이. 잡아당기면 지시 속도를 설정하고, 당기면 음속 숫자를 설정한다. |

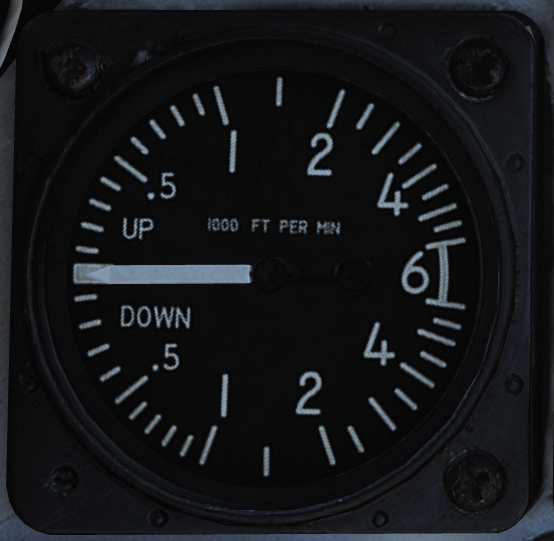

Vertical Velocity Indicator
수직 속도 계기
1,000 피트 단위로 수직 속도를 보여준다. 정적인 관으로 공기 흐름 변화 때문에 갑작스럽게 고도가 변할 때 잘못된 값이 보일 수 있다.

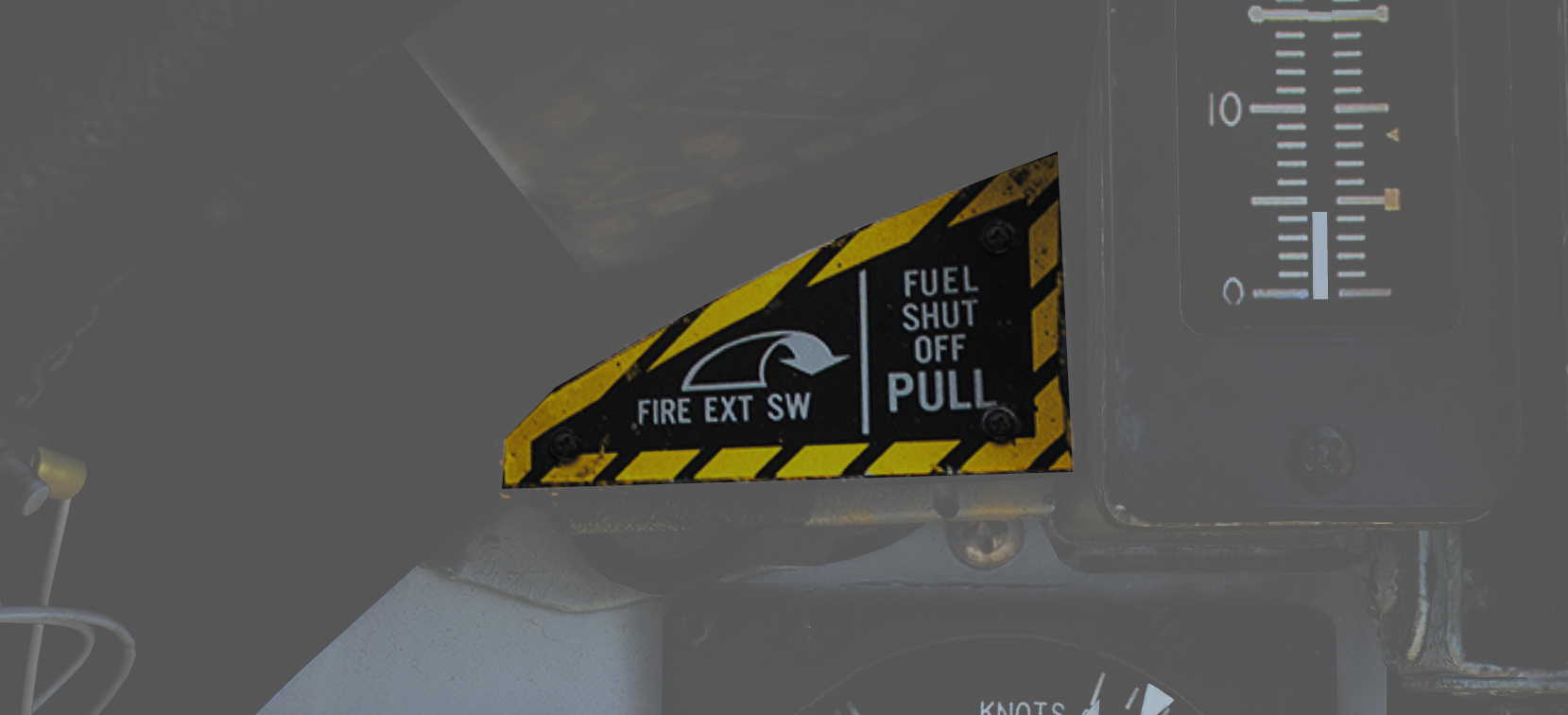

Left Engine Fuel Shutoff Handle
왼쪽 엔진 연료 차단 손잡이
비상 상황에서 왼쪽 엔진에 연료를 차단하기 위해 당긴다. 밀어넣으면 엔진으로 연료 공급을 다시 가능하게 한다. 엔진 지키기 위해 사용되지 않아야 한다.
왼쪽 엔진 소화 단추는 손잡이 뒤에 위치해있어서 핸들을 잡아 당겼을 때 접근할 수 있다.

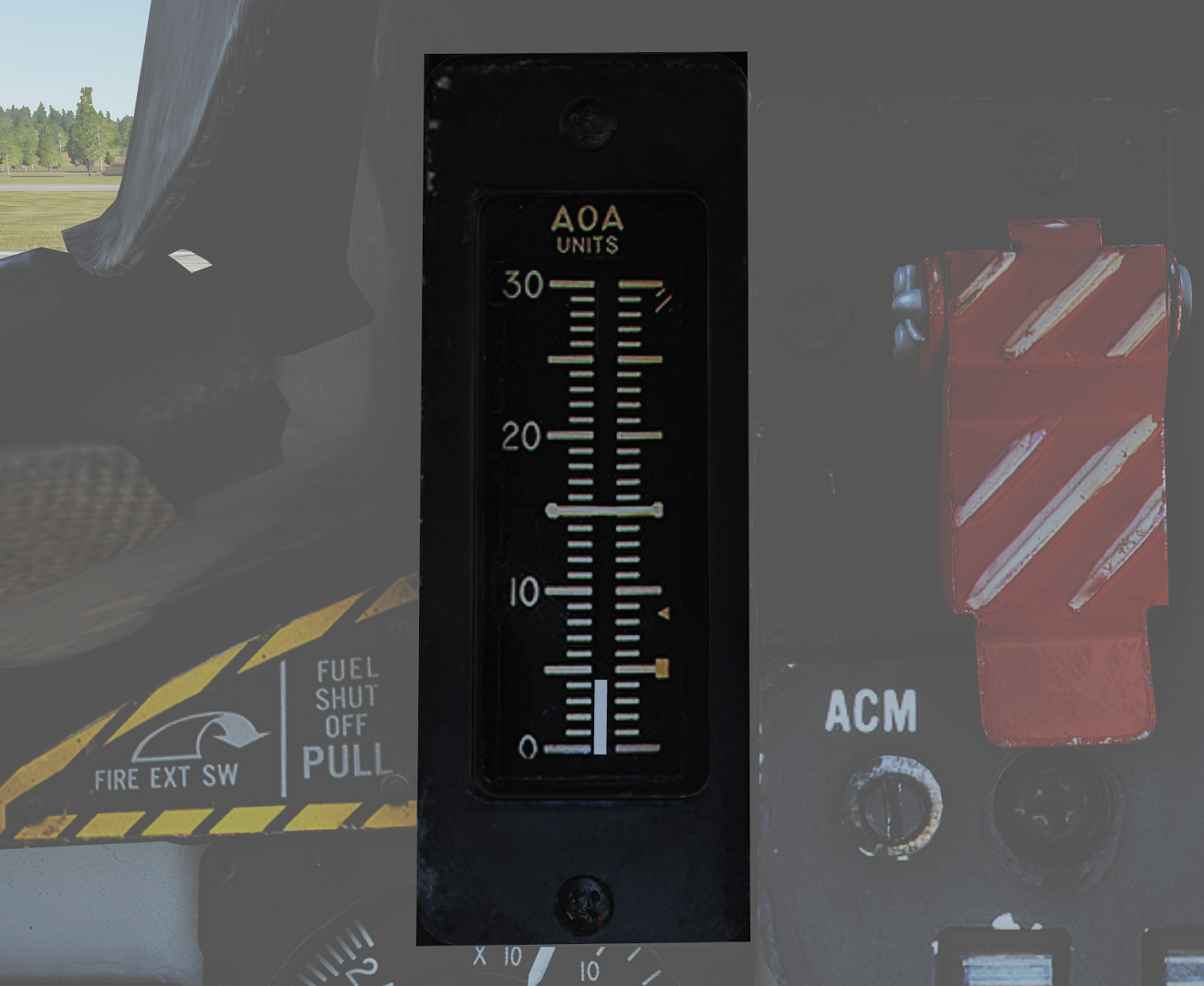

Angle-of-Attack Indicator
받음각 지시계
0에서 30 단위의 눈금으로 받음각을 나타내는 줄. (-10도에서 +40도까지 AOA 관의 회전에 대응. / 원문: Equivalent to -10º to 40º rotation of the AoA probe.)
지시계는 상승 (5), 순항 (8.5), 실속 (29), 그리고 정속(원문: on-speed) 접근을 위한 참조 막대 (15) 표시가 오른쪽에 있다.
